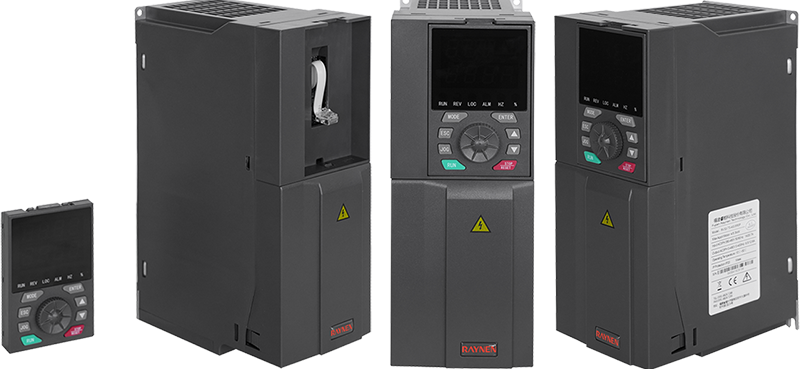

สรุปผลิตภัณฑ์
ความรู้สึกและความเรียบง่าย
| | แป้นพิมพ์ภายนอกรองรับสองบรรทัด | | การออกแบบแผงวงจรสี่ชั้นพ่นสีป้องกันสามครั้ง |
| | การทดสอบผลิตภัณฑ์สำเร็จรูปอัตโนมัติเต็มรูปแบบพร้อมโหลด | | CPU คู่ทำให้การทำงานมีเสถียรภาพมากขึ้น |
| | พื้นผิวฟันตรงและกว้างของการกระจายความร้อนทำงานในอุณหภูมิสูง | | บ่มที่อุณหภูมิสูงถึง 60 องศา นาน 48 ชั่วโมง |
| พาราเมตริก | ||

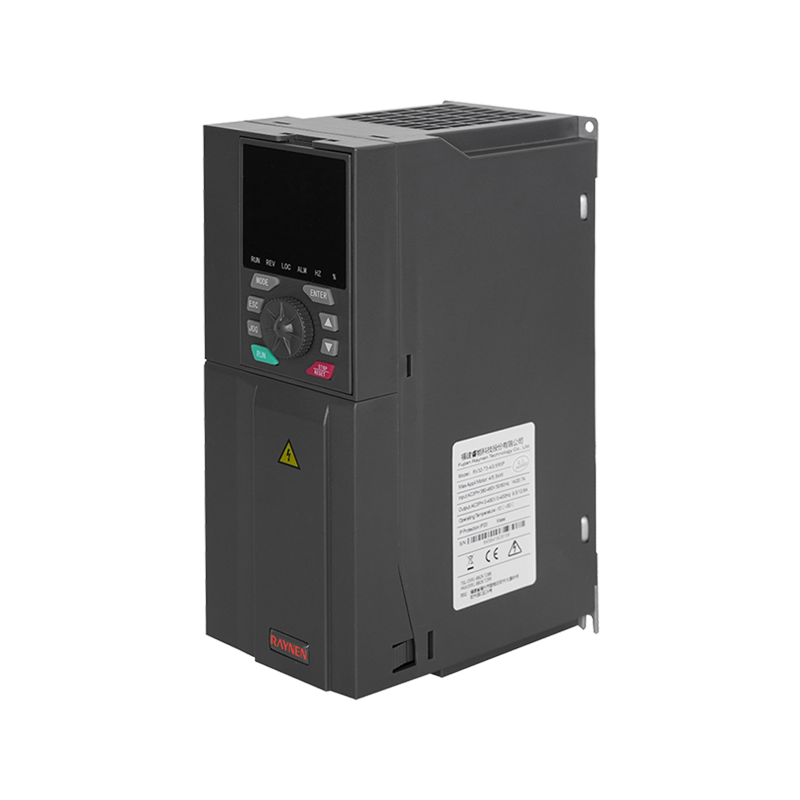

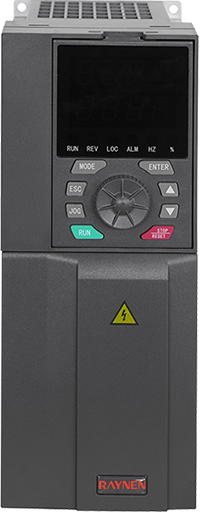

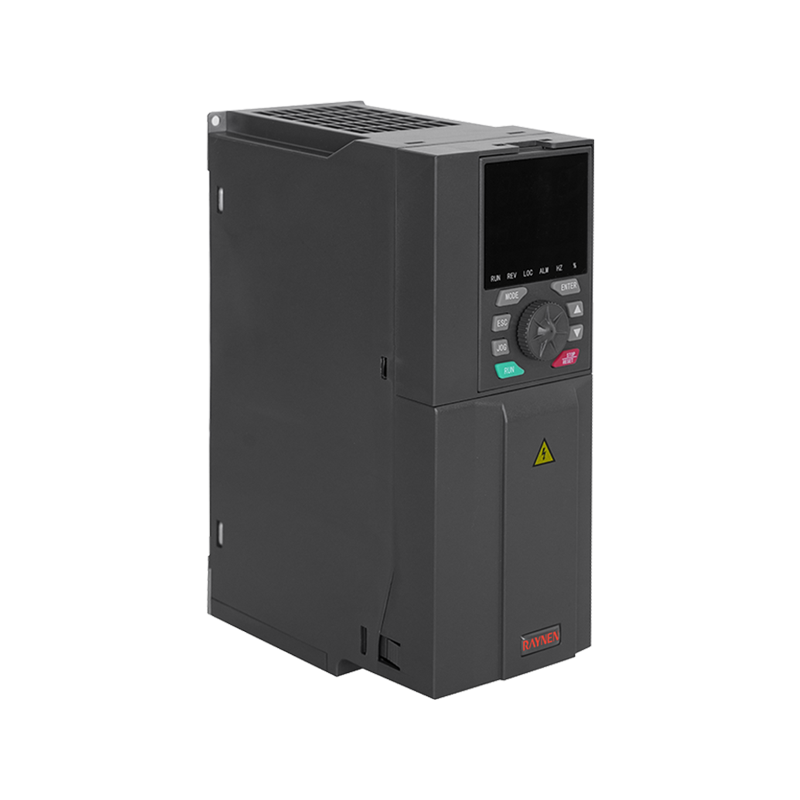

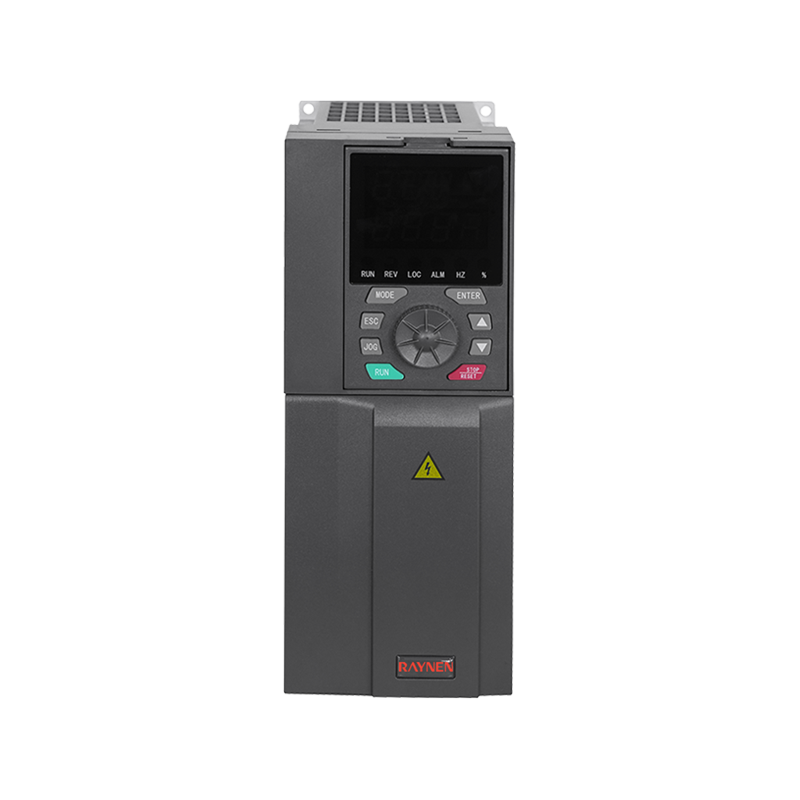

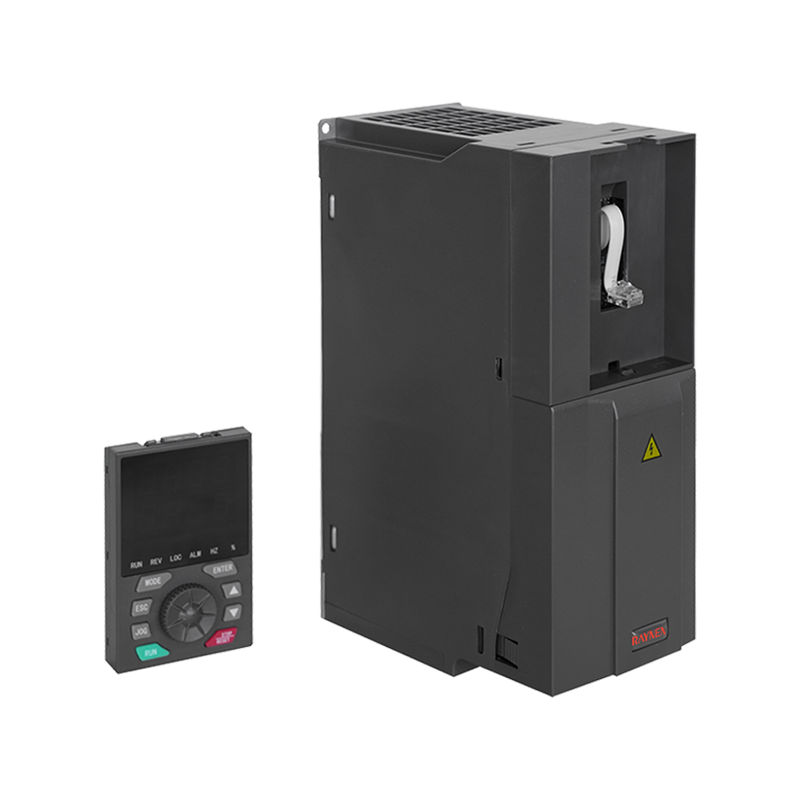

| | รุ่น | RVE32-T3-4G/5R5P ~ RVE32-T3-7R5G/11P |
| แรงดันไฟฟ้า | 380V | |
| อัตรา P (กิโลวัตต์) | 4/5.5/7.5/54 | |
| พิกัดกระแสไฟเข้า (A) | 14/20.7/26.5/36.6 | |
| กระแสไฟขาออกที่กำหนด (A) | 9.5/12.6/18.5/25 | |
| ขนาด (มม.) | 262*100*171 | |
| ขนาดการติดตั้ง (มม.) | 251*90 | |

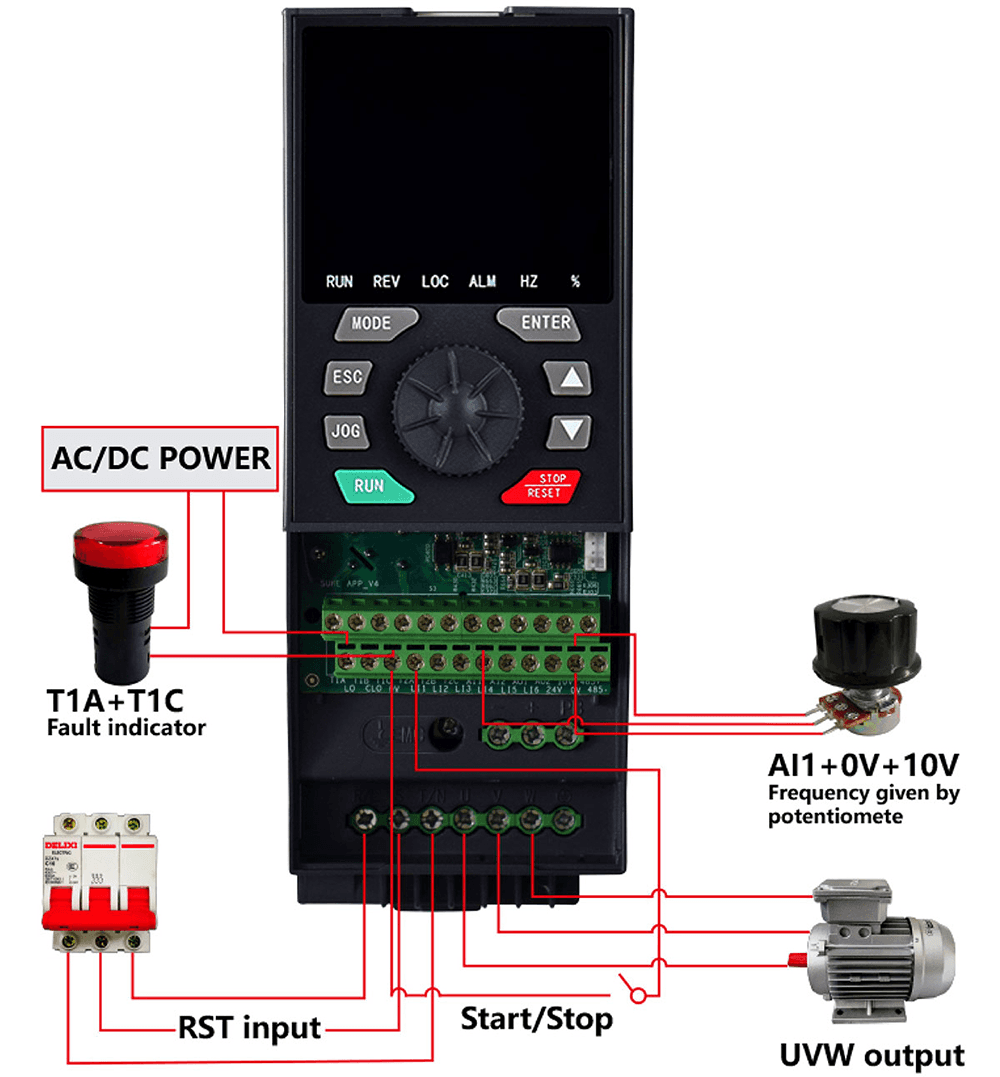

การตั้งค่าพารามิเตอร์

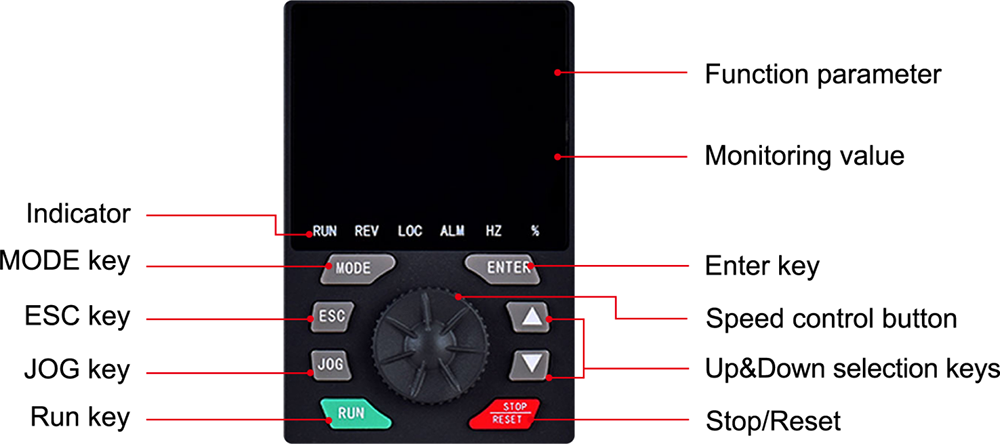

คำแนะนำการใช้งานปุ่มกด
ศัพท์เฉพาะรุ่น
ตารางการเลือก ชนิด T3 3 เฟส (กล่องพลาสติก)
| รุ่นอินเวอร์เตอร์ | เครื่อง G-type (งานหนัก) | เครื่องจักรชนิด P (โหลดเบา) | ขนาด (มม.) | ขนาดการติดตั้ง (มม.) | ||||||||
| ฉันอยู่ใน (A) | ฉันออก (A) | อัตรา P (กิโลวัตต์) | ฉันอยู่ใน (A) | ฉันออก (A) | อัตรา P (กิโลวัตต์) | ฮ | ว | ดี | ฮ1 | ว1 | รูรับแสง | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
หมายเหตุ: สำหรับ 380V VFD ผลิตภัณฑ์ขนาด 37KW และต่ำกว่าเป็นอุปกรณ์มาตรฐานที่มีชุดเบรกในตัว 45KW-185KW สามารถติดตั้งชุดเบรกในตัวได้ 200-800kW สามารถติดตั้งชุดเบรกภายนอกได้
ประสิทธิภาพและการกำหนดค่า
| ฟังก์ชั่นการใช้งานขั้นพื้นฐาน | |
| เพิ่มแรงบิดความถี่ต่ำ | การเพิ่มแรงดันไฟฟ้าและการเพิ่มแรงบิดสามารถเพิ่มแรงบิดความถี่ต่ำของการควบคุม V/F และการควบคุมแรงบิดแบบไร้เซ็นเซอร์ความเร็วได้ประมาณ 0.1%~30.0% ตามลำดับ |
| เส้นโค้งวี/เอฟ | ประเภทเชิงเส้นประเภทหลายจุด |
| เส้นโค้งความเร่ง/ความหน่วง | การเร่งความเร็วและการชะลอตัวเชิงเส้นหรือรูปตัว S: การเร่งความเร็วและการชะลอตัวสามกลุ่ม: ช่วงเวลาการเร่งความเร็วและการชะลอตัว: 0-3200 วินาที |
| การควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR) | วhen the grid voltage changes, it can automatically keep the output voltage constant |
| PID ในตัว | ระบบควบคุมแบบวงปิดที่สามารถควบคุมกระบวนการได้อย่างง่ายดาย |
| ดีC braking | ดีC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| การควบคุมการเขย่าเบา ๆ | สามารถสตาร์ทและหยุดมอเตอร์ได้ทันที ช่วงการตั้งค่าความถี่เขย่าเบา ๆ : 0.0-20.0Hz; โหมดหยุดเขย่าเบา ๆ: ลดความเร็ว/ฟรี/เบรก DC |
| การกระโดดความถี่ | สามารถตั้งค่าจุดความถี่กระโดดสามจุดและช่วงความถี่กระโดดที่สอดคล้องกันเพื่อป้องกันไม่ให้อินเวอร์เตอร์ทำงานในย่านความถี่นี้ |
| ความเร็วหลายระดับ | สามารถตั้งค่าได้สูงสุด 15 พอร์ตผ่านพอร์ตอินพุตลอจิก 4 พอร์ต =ความถี่ในการทำงาน |
| อินพุตสรุป | ใช้ผลการดำเนินงานพีชคณิตของอินพุตแบบอะนาล็อก 2 ช่องเป็นการตั้งค่าความถี่ ทำให้การตั้งค่าความถี่มีความยืดหยุ่นมากขึ้น |
| สลับระหว่างพารามิเตอร์มอเตอร์ 2 ชุด | สามารถตั้งค่าและเปลี่ยนพารามิเตอร์มอเตอร์สองชุดได้อย่างอิสระเพื่อให้ตรงกับมอเตอร์ที่ขับเคลื่อนในปัจจุบัน |
| การป้องกันอินเวอร์เตอร์ | การป้องกันการสูญเสียเฟสอินพุต/เอาท์พุต, การตรวจจับโหลดเกิน, การป้องกันแรงบิดเกิน, การป้องกันแรงดันตก, การป้องกันแรงดันไฟเกิน, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกินไป, การป้องกันการลัดวงจรแบบเฟสต่อเฟส |
| ป้องกันมอเตอร์ | การป้องกันความร้อนของมอเตอร์, ขีด จำกัด กระแสไฟของมอเตอร์, มอเตอร์โอเวอร์โหลด, การลัดวงจรของมอเตอร์ |
| ลักษณะทางไฟฟ้า | |
| แรงดันไฟฟ้าขาเข้า | ไฟฟ้ากระแสสลับสามเฟส, 380-480V, 50/60Hz |
| แรงดันขาออก | แรงดันไฟฟ้าอินพุต 0-100%, 0.5Hz-400Hz |
| โหมดควบคุม | แรงบิดคงที่ V/F, โหลดกำลังสอง V/F, การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์, โหมดประหยัดพลังงาน |
| การสลับความถี่ | 1.5กิโลเฮิร์ตซ์-12กิโลเฮิร์ตซ์ สามารถตั้งค่าฟังก์ชั่นการปรับความถี่การสลับอัตโนมัติได้: เมื่ออุณหภูมิสูงขึ้น ความถี่ในการสลับจะลดลงโดยอัตโนมัติ วhen the temperature returns to normal, the switching frequency returns to the initial value |
| ความสามารถเกินกระแส | กระแสไฟเอาท์พุตพิกัด 150% 60 วินาที, กระแสไฟเอาท์พุตพิกัด 200% 2 วินาที |
| สัญญาณควบคุม | ||
| สัญญาณการตั้งค่าความถี่ | แผงควบคุมการทำงานแบบรวม | สวิตช์เมมเบรน (ปุ่ม), ปุ่มปรับความเร็ว (โพเทนชิออมิเตอร์) |
| สัญญาณภายนอก | การตั้งค่าขึ้น/ลง, อินพุตแบบอะนาล็อก, ความเร็วหลายระดับ, แผงภายนอก, การสื่อสารแบบอนุกรม | |
| สัญญาณควบคุมเริ่มและหยุด | แผงควบคุมการทำงานแบบรวม | ปุ่ม RUN, STOP |
| สัญญาณภายนอก | เทอร์มินัลอินพุตลอจิก แผงภายนอก การสื่อสารแบบอนุกรม | |
| ลักษณะวงจรควบคุม | ||
| มีแหล่งจ่ายไฟภายใน | 10V 24V | 10VDC ± 5%, กระแสสูงสุด 10mA สำหรับโพเทนชิออมิเตอร์อ้างอิง 24VDC±5%, กระแสสูงสุด 100mA, สำหรับพอร์ตอินพุตลอจิก |
| อินพุตแบบอะนาล็อก | เอไอ1 | แรงดันไฟฟ้าอินพุตแบบอะนาล็อก: 0-5VDC หรือ 0-10VDC ความต้านทาน 30k อินพุตแบบอะนาล็อกปัจจุบัน: 0/4-20mADC ความต้านทาน 250Ω ความละเอียด: การแปลง A/D 10 บิต การตั้งค่าเริ่มต้นจากโรงงาน: อินพุตแรงดันไฟฟ้า 0-5VDC |
| เอไอ2 | อินพุตแบบอะนาล็อกแรงดันไฟฟ้า: 0-10VDC หรืออินพุตโพรบ PTC ความละเอียด: การแปลง A/D 10 บิต | |
| อินพุตลอจิก | LI1-LI8 | แหล่งจ่ายไฟ 0-24VDC ตรรกะเชิงบวก (แหล่งที่มา) และตรรกะเชิงลบ (ซิงค์) เป็นทางเลือก และค่าเริ่มต้นจากโรงงานคือตรรกะเชิงลบ ไปข้างหน้า, ย้อนกลับ, วิ่ง, รีเซ็ตข้อผิดพลาด, ความเร็วหลายระดับและฟังก์ชั่นอื่น ๆ 69 รายการเป็นตัวเลือก ผลิตภัณฑ์ที่มีขนาดต่ำกว่า 15kW (รวมอยู่ด้วย) จะมีเฉพาะ LI1-LI6 เท่านั้น |
| เอไอ1, AI2 บังคับให้ป้อนข้อมูลที่ถูกต้อง | ในอินเวอร์เตอร์ที่มีกำลังต่ำกว่า 15kW (รวมอยู่ด้วย) สามารถตั้งค่า AI1 และ AI2 เป็นอินพุตลอจิกได้ F309 และ F310 เป็นอินพุตบังคับที่ถูกต้อง และฟังก์ชันการกำหนดค่าจะใช้ได้เสมอในระหว่างการเปิดเครื่อง | |
| เอาท์พุทแบบอะนาล็อก | AO1、AO2 | แรงดันไฟฟ้าเอาท์พุทแบบอะนาล็อก: 0-10VDC ความต้านทานโหลดขั้นต่ำคือ470Ω เอาต์พุตแบบอะนาล็อกปัจจุบัน: 0/4-20mA ความต้านทานโหลดสูงสุดคือ 700Ω ความละเอียด: 8 บิต ความถี่เอาท์พุต กระแสเอาท์พุต การตั้งค่าความเร็ว ข้อมูลเอาท์พุตอนุกรม และฟังก์ชันอื่นๆ เป็นทางเลือก |
| เอาท์พุทลอจิก | โล、โคล | Open Collector กระแสสูงสุด 100mA แรงดันสูงสุด 30VDC เอาต์พุตลอจิกหรือเอาต์พุตพัลส์เป็นตัวเลือก การตั้งค่าเริ่มต้นจากโรงงานคือเอาต์พุตลอจิก ความถี่เอาต์พุต กระแสเอาต์พุต การตั้งค่าความเร็ว ข้อมูลเอาต์พุตแบบอนุกรม และฟังก์ชันเอาต์พุตอื่นๆ ที่เลือกได้ |
| เอาท์พุทรีเลย์ | T1A、T1B、T1C T2A、T2B、T2C | T1A ปกติเปิด T1B ปกติปิด T1C จุดทั่วไป T2A ปกติเปิด T2B ปกติปิด T2C จุดทั่วไป ความจุหน้าสัมผัส: 5A@250VAC, 5A@30VDC ความผิดปกติ สัญญาณเตือน การตั้งค่าความถี่มาถึง และฟังก์ชันอื่นๆ เป็นทางเลือก T1A มีค่าเริ่มต้นเป็นข้อบกพร่อง T2A มีค่าเริ่มต้นเป็นการทำงาน |
| การสื่อสารแบบอนุกรม | MODBUS-RTU, RS-485 แบบ 2 สาย, อินเทอร์เฟซเทอร์มินัล | |
| ลักษณะทางไฟฟ้า | |
| การป้องกันไดรฟ์ AC | การป้องกันการสูญเสียเฟสอินพุต, การป้องกันการสูญเสียเฟสเอาต์พุต, การตรวจจับโหลดเกิน, การป้องกันแรงบิดเกิน, การป้องกันแรงดันตก, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกินไป, การป้องกันการลัดวงจรของเฟส |
| ป้องกันมอเตอร์ | การป้องกันความร้อนของมอเตอร์, การจำกัดกระแสของมอเตอร์, มอเตอร์โอเวอร์โหลด, การลัดวงจรของมอเตอร์ |
| ลักษณะทางไฟฟ้า | |||
| ระดับการป้องกัน | IP20 | ความชื้นโดยรอบ | 95% ไม่มีการควบแน่นหรือการสะสมน้ำ |
| วorking/Storage temperature | -10~40°ซ/-20~60°ซ | ระดับความสูง | ต่ำกว่า 1,000 ม |
| วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ | สถานที่ติดตั้ง | ในร่ม |
