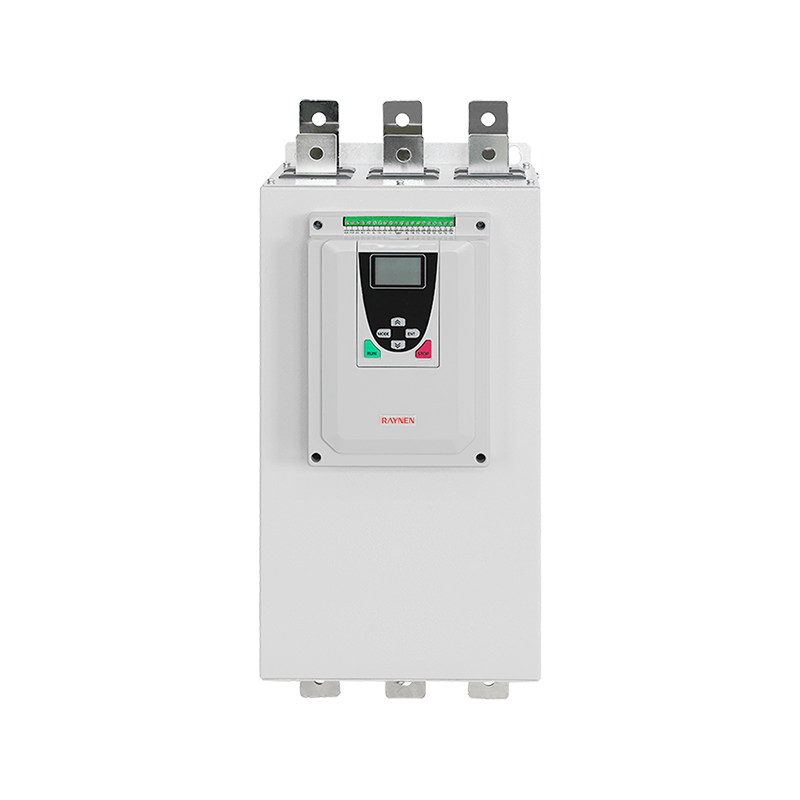

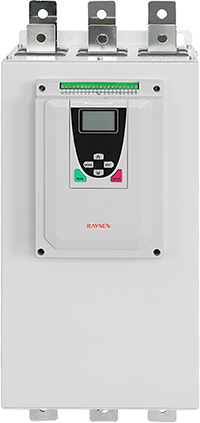

สรุปผลิตภัณฑ์
ข้อมูลจำเพาะ
 | พาราเมตริก | |
| รุ่น | RSE-T3-132-E ~ RSE-T3-200-E | |
| ประเภทบายพาส | ประเภทบายพาสภายนอก | |
| แรงดันไฟฟ้า | 380V | |
| กำลังมอเตอร์แบบปรับได้ (kW) | 132/160/185/200 | |
| กระแสไฟขาออกที่กำหนด (A) | 264/320/370/400 | |
| ขนาด (มม.) | 558*264*260 | |
| ขนาดการติดตั้ง (มม.) | 458*220 | |
คุณสมบัติผลิตภัณฑ์
| คุณภาพที่โดดเด่น |  | การควบคุมระยะไกล |  |
| • ตัวบ่งชี้ประสิทธิภาพทั้งหมดได้รับการออกแบบอย่างระมัดระวังและทดสอบอย่างเข้มงวด • การป้องกันทุกระดับ • ง่ายต่อการติดตั้งและรวมเข้ากับระบบควบคุม | • ฟังก์ชันการสื่อสารใช้สำหรับฟังก์ชันการควบคุมระยะไกล การตรวจสอบ และการปรับแต่ง • คุณสามารถเชื่อมต่อกับ PC และ PLC ผ่านทางอินเทอร์เฟซมาตรฐาน RS485 | ||
| บายพาสคอนแทคเตอร์ ลดการสูญเสีย |  | ปุ่มกดที่สะดวก |  |
| • เมื่อสิ้นสุดการสตาร์ท คอนแทคเตอร์บายพาสจะเริ่มทำงาน • ความร้อนภายในสตาร์ทเตอร์ลดลงและการสูญเสียลดลง • ฟังก์ชันการป้องกันทั้งหมดยังคงมีประสิทธิภาพ (ความร้อนเกิน, โอเวอร์โหลด, ยกเลิกการโหลด ฯลฯ) | • ใช้ปุ่มกดควบคุมที่เรียบง่ายและใช้งานง่ายเพื่อปรับข้อมูลมอเตอร์ • ปุ่มกดภาษาอังกฤษทำให้การทำงานง่ายขึ้น | ||
| การออกแบบการสูญเสียต่ำ |  | สะดวกยิ่งขึ้น |  |
| RDS สามารถปรับปรุงสภาพการทำงานของมอเตอร์ได้อย่างต่อเนื่องด้วยวิธีต่อไปนี้: • ใช้เทคโนโลยีการควบคุมการสตาร์ทแบบนุ่มนวลแบบอะแดปทีฟเพื่อให้แน่ใจว่าเส้นโค้งความเร็วของมอเตอร์อยู่ ราบรื่นและต่อเนื่องและเพิ่มขึ้นอย่างซ้ำซากจำเจในทุกสถานะโดยไม่มีจุดเปลี่ยนความเร็ว • ลดความเครียดทางกลและไฮดรอลิก • ลดภาระของระบบจำหน่ายไฟฟ้า (แรงดันสูงสุด, กระแสเกิน) | • RS485、การสื่อสารแบบ Modbus • สายไฟด้านบน เชื่อมต่อง่าย | ||
| พลังงานที่ใช้บังคับ |  | ||
| • ใช้สำหรับเครื่องกำเนิดไฟฟ้าที่มีแหล่งจ่ายไฟหลากหลาย | |||
การเชื่อมต่อแบบตรงทำให้การเดินสายง่ายขึ้น
สายไฟและขั้วต่อ
ศัพท์เฉพาะรุ่น
ตารางการคัดเลือก
| รุ่น (380V) | กำลังมอเตอร์แบบปรับได้ ( กิโลวัตต์ ) | ฉันออก (A) | ขนาด สูง*กว้าง*ลึก (มม.) | ขนาดการติดตั้ง (มม.) | |
| H1*W1 | รูรับแสง | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | ม6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | ม8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | ม10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | ม10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | ม10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
ประสิทธิภาพและการกำหนดค่า
| ลักษณะทางไฟฟ้า | |
| จัดอันดับแรงดันไฟฟ้าที่ใช้งาน | สามเฟส 380V ± 15% |
| จัดอันดับความถี่ในการทำงาน | 50Hz หรือ 60Hz (โปรดระบุก่อนสั่งซื้อ) |
| จำนวนเฟสควบคุม | 3 |
| มอเตอร์ที่ใช้งานได้ | มอเตอร์เหนี่ยวนำสามเฟสแบบกรงเมาส์/มอเตอร์อะซิงโครนัส |
| ความถี่เริ่มต้น | แนะนำให้สตาร์ทและหยุดไม่เกิน 10 ครั้งต่อชั่วโมงภายใต้สภาวะปกติ และ 6 ครั้งภายใต้ภาระหนัก ทั้งนี้ขึ้นอยู่กับโหลด |
| วิธีการเริ่มต้น | การเพิ่มแรงดันไฟ, การเพิ่มกระแสไฟ, ขีดจำกัดกระแส, การขยับ, ขีดจำกัดกระแสไฟเพิ่มแรงดันไฟ, แรงดันไฟกระโดดกะทันหัน |
| หยุดวิธี | หยุดฟรี, หยุดนุ่มนวล |
| ฟังก์ชั่นการป้องกัน | การป้องกันการสูญเสียเฟส, การป้องกันกระแสเกิน, การป้องกันโอเวอร์โหลด, การป้องกันความไม่สมดุลของกระแส, การป้องกันความร้อนสูงเกินไป, การป้องกันระยะหมดเวลาเริ่มต้น ฯลฯ |
| ลักษณะสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -10°C~40°C (40°C~ 60° ต้องลดกำลังการผลิต) |
| อุณหภูมิในการจัดเก็บ | -25°C~70°C |
| ความชื้นสัมพัทธ์ | 95% ไม่มีการควบแน่นหรือหยดน้ำ |
| ระดับความสูง | ต่ำกว่า 1,000 ม. (1,000 ~ 3,000 ม. ต้องลดกำลังการผลิต) |
| วิธีการทำความเย็น | ระบายความร้อนด้วยอากาศตามธรรมชาติ |
| วิธีการติดตั้ง | ติดผนัง |
| อื่นๆ | ไม่มีก๊าซไวไฟ ระเบิด มีฤทธิ์กัดกร่อน ไม่มีฝุ่นหรือผงโลหะที่เป็นสื่อกระแสไฟฟ้า |
| มาตรฐานและการรับรอง | |
| มาตรฐานการดำเนินงาน | กิกะไบต์/T14048.6 |
| การรับรอง | ซีซีซี |
| ลักษณะวงจรควบคุม | |
| บายพาส -01, 02 | 01, 02 เริ่มต้นและปิดหลังจากเสร็จสิ้นเพื่อควบคุมคอนแทคเตอร์บายพาส (แผนภูมิ) |
| เรียกใช้เอาต์พุต -03, 04, 05 | 03, 04, 05 เป็นเอาต์พุตรีเลย์ที่ตั้งโปรแกรมได้ทั้งหมด และเวลาหน่วงจะถูกตั้งค่าด้วยรหัส f4 ฟังก์ชั่นเอาต์พุตจะถูกตั้งค่าด้วยรหัส FE และจะถูกปิดเมื่อเอาต์พุตถูกต้อง |
| เอาต์พุตข้อผิดพลาด -06, 07, 08 | 06, 07, 08 เป็นเอาต์พุตรีเลย์ข้อบกพร่องที่ตั้งโปรแกรมได้ โดยจะปิดเมื่อเกิดข้อผิดพลาดหรือปิดเครื่อง และจะเปิดขึ้นเมื่อเปิดเครื่อง |
| เอาท์พุทแบบอะนาล็อก -09, 10 | 09, 10 สามารถวัดข้อมูลปัจจุบันที่เปลี่ยนแปลงตามโหลดได้ เอาต์พุต 400% ค่าสอบเทียบ 4 ~ 20mA สูตรการคำนวณ: D = 400/16(1x-4) lx คือค่าการวัดจริง (mA) กระแสมอเตอร์ (%) |
| อินพุตหยุดทันที -11 | 11 และการตัดการเชื่อมต่อทั่วไปจะหยุดมอเตอร์ทันที (หรือเชื่อมต่อจุดปิดปกติอื่นๆ แบบอนุกรม |
| อินพุตหยุดแบบนุ่มนวล -12 | 12 และการตัดการเชื่อมต่อทั่วไปจะทำให้มอเตอร์หยุดอย่างนุ่มนวล (หรือหยุดฟรี) |
| เริ่มพิมพ์ -13 | 13 และการปิดทั่วไปจะทำให้มอเตอร์ทำงาน |
| ทั่วไป -14, 15 | ทั่วไป terminal for input signal |
| อาร์เอส485 -16, 17, 18 | อาร์เอส485 communication terminal, connect multiple soft starters 16 is communication, grounding |
| วิชาพลศึกษา -19 | ขั้วต่อสายดิน |
