01 บทนำ:

ด้วยการพัฒนาเทคโนโลยีพลังงานและการปรับปรุงเทคโนโลยีการควบคุมความเร็วในการแปลงความถี่ วิธีการควบคุมการจ่ายน้ำอัจฉริยะพร้อมการควบคุมความเร็วในการแปลงความถี่เป็นแกนหลักได้เข้ามาแทนที่วิธีการจ่ายน้ำก่อนหน้านี้ของการสลับหลายปั๊มและการปรับวาล์ว ในระหว่างการควบคุมความเร็วความถี่แบบแปรผัน กระแสสตาร์ทสามารถถูกจำกัดไว้ภายในกระแสที่กำหนดได้ ดังนั้นจึงหลีกเลี่ยงผลกระทบต่อโครงข่ายไฟฟ้าในระหว่างการสตาร์ท เนื่องจากการสตาร์ทปั๊มอย่างราบรื่น ความเร็วเฉลี่ยในการทำงานปกติจึงลดลง จึงช่วยยืดอายุการใช้งานของอุปกรณ์ เช่น ปั๊มและวาล์ว ในขณะเดียวกันก็สามารถกำจัดเอฟเฟกต์ค้อนน้ำเมื่อสตาร์ทและหยุดได้ ด้วยประสิทธิภาพที่เสถียร โหมดการทำงานและฟังก์ชันที่เรียบง่าย ตัวแปลงความถี่จะช่วยให้ระบบจ่ายน้ำสามารถประหยัดพลังงานไฟฟ้า น้ำ และกำลังคน และในที่สุดก็บรรลุวัตถุประสงค์ของการทำงานที่มีประสิทธิภาพสูง

02 คุณสมบัติ:

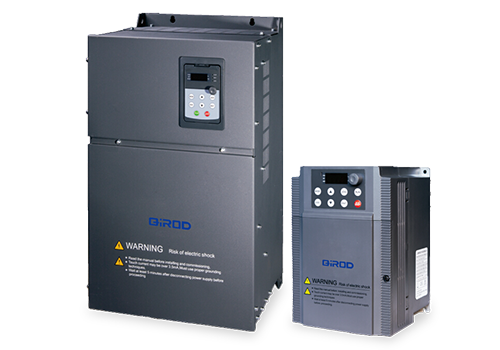

RVE32 เป็นอินเวอร์เตอร์แบบติดตั้งบนตู้ ช่วงพลังงานคือ 0.75KW~500KW แรงดันไฟฟ้าขาเข้าคือ 380V~480V และวิธีการควบคุมคือการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์และการควบคุมเวกเตอร์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วเป็นการควบคุมเวกเตอร์ชนิดหนึ่ง แต่ไม่มีเซ็นเซอร์ความเร็ว และค่าป้อนกลับความเร็วของมอเตอร์จะถูกประมาณโดยการคำนวณของแบบจำลองมอเตอร์ ความแม่นยำในการควบคุมและประสิทธิภาพไดนามิกของการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วนั้นไม่ดีเท่ากับการควบคุมเวกเตอร์ด้วยวงรอบปิดความเร็ว แต่ก็มีข้อดีของระบบที่เรียบง่าย ไม่จำเป็นต้องบำรุงรักษาเซ็นเซอร์ความเร็ว และราคาต่ำ โดยเฉพาะสำหรับพัดลมและปั๊ม การควบคุม V/f แบบเดิมไม่จำเป็นต้องใช้เซ็นเซอร์ความเร็ว แต่สำหรับพัดลมและมอเตอร์ปั๊มกำลังสูง เช่น การควบคุม V/f ที่ไม่มีการควบคุมลูปกระแส อาจทำให้เกิดความผันผวนของกระแสได้ง่าย การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วไม่เพียงแต่มีวงรอบความเร็วเท่านั้น แต่ยังมีวงรอบปิดปัจจุบันด้วย และกระแสในสภาวะคงตัวของมอเตอร์จะมีเสถียรภาพมากขึ้น

RVE32 มีเทอร์มินัลไคลเอนต์มากมาย รวมถึงอินพุตดิจิตอล 8 ช่อง (LI1~LI8), อินพุตอะนาล็อก 2 ช่อง (AI), เอาต์พุตรีเลย์ 2 ช่อง (TA), เอาต์พุตอะนาล็อก 2 ช่อง (AO), แหล่งจ่ายไฟเสริม 5V สำหรับแหล่งจ่ายไฟแบบอะนาล็อก อินพุตคงที่, แหล่งจ่ายไฟเสริม 24V ใช้สำหรับอินพุตดิจิตอล LI/TA, AI/AO ทั้งหมดสามารถตั้งโปรแกรมได้อย่างอิสระเพื่อกำหนดฟังก์ชัน อินเทอร์เฟซ MODBUS เป็นการกำหนดค่ามาตรฐานของ RVE32 ไม่จำเป็นต้องมีตัวเลือกใด ๆ RVE32 สามารถเชื่อมต่อกับระบบอัตโนมัติระดับสูงผ่าน MODBUS

อินเวอร์เตอร์ซีรีส์ RVE32 มีฟังก์ชัน PID ในตัว ซึ่งมีความยืดหยุ่นในการทำงานมากกว่า มีหลายวิธีในการควบคุมอินเทอร์เฟซ ซึ่งอาจเป็นแบบมีสายหรือแบบสื่อสารก็ได้

04 แนะนำระบบ:

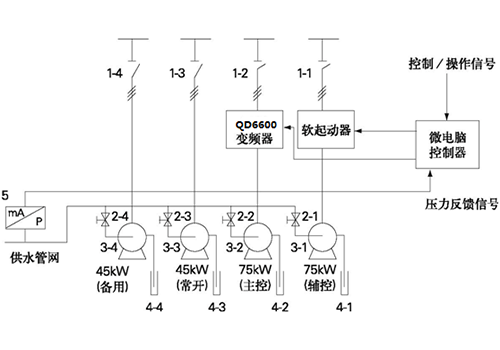

ในระบบนี้ มีการใช้ปั๊มบ่อลึกสามตัว และใช้ปั๊มบ่อลึกขนาด 45KW หนึ่งตัวเป็นปั๊มเปิดตามปกติเพื่อรักษาฟังก์ชันการจ่ายน้ำขั้นพื้นฐาน ปั๊มบ่อลึกขนาด 75kW ใช้เป็นปั๊มควบคุมหลัก และติดตั้งอุปกรณ์ควบคุมการจ่ายน้ำอัตโนมัติแรงดันคงที่ของตัวแปลงความถี่ เมื่อปริมาณการใช้น้ำเปลี่ยนแปลง ความเร็วของปั๊มจะถูกปรับเพื่อให้ทราบถึงการจ่ายน้ำแรงดันคงที่ของเครือข่ายการจ่ายน้ำ มีการติดตั้งปั๊มบ่อลึกขนาด 75kW พร้อมชุดระบบดิจิทัลเต็มรูปแบบ ตัวควบคุมซอฟต์สตาร์ทของมอเตอร์ AC ใช้เป็นปั๊มควบคุมเสริม เมื่อปริมาณน้ำประปาเปลี่ยนแปลงอย่างมาก หากปั๊มควบคุมหลักทำงานที่ความถี่เต็ม (หรือความถี่) แรงดันของเครือข่ายท่อจ่ายน้ำไม่สามารถรับประกันได้ว่าคงที่ ตัวควบคุมทำให้ปั๊มควบคุมเสริมเริ่ม (หรือหยุด) ทำงาน จากนั้นปั๊มควบคุมหลักจะทำงานที่ความเร็วตัวแปรเพื่อปรับแรงดันน้ำของเครือข่ายท่อให้คงที่

1- สวิตช์เปิด/ปิด 2- วาล์วน้ำทางเดียว 3- รีแอกแตนซ์ของปั๊ม 4- แหล่งน้ำบาดาล 5- เซ็นเซอร์ความดัน

05 พารามิเตอร์ทางเทคนิค:

06 การใช้งานไซต์:

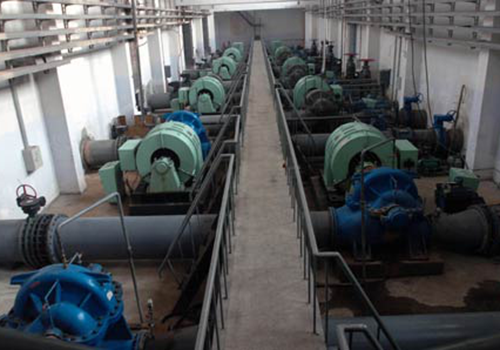

ตามสถานการณ์พื้นที่ในสถานที่ มีการติดตั้งอินเวอร์เตอร์ซีรีส์ RVE32 ในตู้ควบคุม และการติดตั้งอินเวอร์เตอร์และมอเตอร์ในสถานที่ดังแสดงในรูป

07 ผลการวิ่ง:

ระบบจ่ายน้ำแรงดันคงที่โดยใช้อินเวอร์เตอร์ RVE32 ได้รับการติดตั้งใช้งานมานานกว่าสามปี และได้รับประโยชน์ทางเศรษฐกิจและสังคมที่ดี:

อุปกรณ์ควบคุมทำงานได้อย่างน่าเชื่อถือและมีอัตราความล้มเหลวต่ำ

แรงดันน้ำประปามีความเสถียร ซึ่งขจัดข้อเสียของครัวเรือนในอาคารสูงที่ตัดน้ำระหว่างการใช้น้ำสูงสุดและแรงดันท่อมากเกินไปในช่วงรางน้ำ

แก้ไขปัญหาการกำจัดทรายเมื่อเปิดปั๊มและปัญหาน้ำล้นระหว่างการทำงาน

ผลประโยชน์ทางเศรษฐกิจนั้นน่าทึ่ง และสถิติการดำเนินงานจริงแสดงให้เห็นว่าสามารถประหยัดพลังงานไฟฟ้าได้ 432,600 kWh ในหนึ่งปี คำนวณที่ 0.3 หยวนต่อกิโลวัตต์ชั่วโมง สามารถประหยัดค่าไฟฟ้าได้ประมาณ 129,800 หยวน มากกว่าหนึ่งปีสามารถกู้คืนการลงทุนที่เพิ่มขึ้นทั้งหมดของระบบควบคุมอัตโนมัติน้ำประปาแรงดันคงที่

08 ผลประโยชน์ของลูกค้า:

แรงดันน้ำของเครือข่ายท่อจ่ายน้ำมีเสถียรภาพและไม่เปลี่ยนแปลงตามการเปลี่ยนแปลงปริมาณการใช้น้ำซึ่งจะช่วยปรับปรุงคุณภาพน้ำประปา

หลีกเลี่ยงปรากฏการณ์น้ำไหลและการรั่วไหลของน้ำที่เกิดจากแรงดันน้ำที่เพิ่มขึ้นผิดปกติในเครือข่ายท่อจ่ายน้ำและลดต้นทุนการบำรุงรักษา

ผลการประหยัดพลังงานนั้นน่าทึ่ง และการลงทุนที่เพิ่มขึ้นในระบบจ่ายน้ำแรงดันคงที่สามารถกู้คืนได้เต็มที่ในเวลามากกว่าหนึ่งปี

หลีกเลี่ยงการสิ้นเปลืองทรัพยากรน้ำ และป้องกันไม่ให้มีการขยายพื้นที่ช่องทางที่มีระดับน้ำลดลงซึ่งเกิดจากการแสวงหาประโยชน์จากน้ำใต้ดินมากเกินไป
