01 บทนำ:

โหลดของพัดลมถูกนำมาใช้กันอย่างแพร่หลาย เช่น พัดลมจ่ายและพัดลมดูดอากาศสำหรับการผลิตต่างๆ และระบบหม้อไอน้ำในประเทศ ชุดพัดลมเครื่องปรับอากาศส่วนกลาง หน่วยอากาศบริสุทธิ์ พัดลมระบายความร้อนในหอระบายความร้อน พัดลมดูดอากาศในไซต์การผลิตต่างๆ และเครื่องอบแห้งในสายการผลิต พัดลมเป็นอุปกรณ์ไฟฟ้าหลักขององค์กรอุตสาหกรรมและเหมืองแร่ จากสถิติของหน่วยงานที่เกี่ยวข้อง กำลังการผลิตติดตั้งของพัดลม ปั๊ม และมอเตอร์ในประเทศอยู่ที่ประมาณ 35,000 เมกะวัตต์ และการใช้พลังงานคิดเป็นประมาณ 40% ของการใช้พลังงานในประเทศ เมื่อใช้อินเวอร์เตอร์ RVE32 ในการใช้งานพัดลม อัตราการประหยัดพลังงานโดยทั่วไปจะอยู่ที่ 20%-60% และระยะเวลาการกู้คืนการลงทุนคือ 1-3 ปี ผลประโยชน์มีความสำคัญมาก

02 คุณสมบัติ:

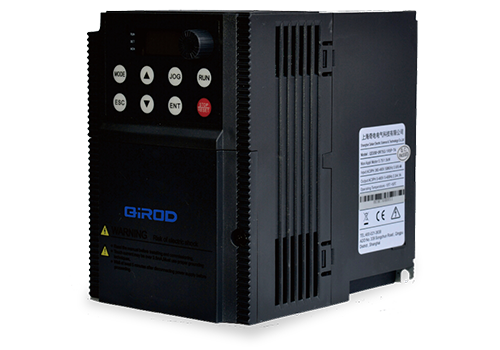

RVE32 เป็นอินเวอร์เตอร์แบบติดตู้ ช่วงกำลัง 0.75KW-500KW แรงดันไฟฟ้าสายขาเข้าคือ 380V-480V และโหมดควบคุมคือการควบคุมเวกเตอร์และการควบคุมเวกเตอร์โดยไม่มีเซ็นเซอร์ความเร็ว การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วเป็นการควบคุมเวกเตอร์ชนิดหนึ่ง ซึ่งจะประมาณค่าการตอบสนองความเร็วของมอเตอร์ผ่านการคำนวณแบบจำลองมอเตอร์ ความแม่นยำในการควบคุมและประสิทธิภาพไดนามิกของการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วนั้นไม่ดีเท่ากับการควบคุมเวกเตอร์ด้วยวงรอบความเร็ว แต่ก็มีข้อดีของระบบที่เรียบง่าย ไม่จำเป็นต้องรักษาเซ็นเซอร์ความเร็ว และราคาต่ำ เหมาะอย่างยิ่งสำหรับมอเตอร์พัดลมและปั๊ม การควบคุม V/f แบบเดิมไม่จำเป็นต้องใช้เซ็นเซอร์ความเร็ว แต่สำหรับพัดลมและมอเตอร์ปั๊มกำลังสูง เช่น การควบคุม V/f ที่ไม่มีการควบคุมลูปกระแส อาจทำให้เกิดความผันผวนของกระแสได้ง่าย การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วไม่เพียงแต่มีวงรอบความเร็วเท่านั้น แต่ยังมีวงรอบปิดปัจจุบันด้วย และกระแสในสภาวะคงตัวของมอเตอร์จะมีเสถียรภาพมากขึ้น

RVE32 มีเทอร์มินัลไคลเอนต์มากมาย รวมถึงอินพุตดิจิตอล 8 ช่อง (LI1-LI8), อินพุตอะนาล็อก 2 ช่อง (AI), เอาต์พุตรีเลย์ 2 ช่อง (TA), เอาต์พุตอะนาล็อก 2 ช่อง (AO), แหล่งจ่ายไฟเสริม 5V สำหรับอินพุตอะนาล็อก อินพุตคงที่, แหล่งจ่ายไฟเสริม 24V ใช้สำหรับอินพุตดิจิตอล LI/TA, AI/AO ทั้งหมดสามารถตั้งโปรแกรมได้อย่างอิสระเพื่อกำหนดฟังก์ชัน

อินเวอร์เตอร์ซีรีส์ RVE32 มีฟังก์ชัน PID ในตัว ซึ่งมีความยืดหยุ่นในการทำงานมากกว่า มีหลายวิธีในการควบคุมอินเทอร์เฟซ ซึ่งอาจเป็นแบบมีสายหรือแบบสื่อสารก็ได้

04 แนะนำระบบ:

มอเตอร์ทั้งหมดสี่ตัวในหม้อไอน้ำนี้ใช้ตัวแปลงความถี่ RVE32 เพื่อควบคุมไอน้ำ น้ำมันร้อน และก๊าซไอเสียร้อนตามลำดับ ก๊าซไอเสียร้อนถูกควบคุมโดยมอเตอร์ขนาด 315KW สองตัว และส่งไปยังพัดลมหลักผ่านท่อสำหรับอบแห้งเยื่อไม้ อินเวอร์เตอร์ QD6000 ขนาด 315KW สองตัวควบคุมพัดลมสองตัวตามลำดับ และควบคุมกำลังเอาต์พุตของพัดลมโดยการปรับความถี่เอาต์พุตของ RVE32 เพื่อให้เกิดการควบคุมการไหลของควันร้อนที่แม่นยำ ซึ่งไม่เพียงตอบสนองความต้องการของกระบวนการเท่านั้น แต่ยังมีประสิทธิภาพมากกว่าการใช้กระจกบังลมอีกด้วย ประหยัดพลังงานมากกว่าในการปรับการไหลของควันร้อน มอเตอร์ขนาด 132 กิโลวัตต์อีกสองตัวป้อนไอน้ำจากเครื่องกำเนิดไอน้ำและน้ำมันร้อนจากเครื่องกำเนิดน้ำมันความร้อนเข้าสู่ห้องผสมตามลำดับ การปรับเอาท์พุทไอน้ำในเครื่องกำเนิดไอน้ำสามารถควบคุมความดันและอุณหภูมิในเครื่องกำเนิดไอน้ำได้ และการปรับเอาท์พุทน้ำมันความร้อนในเครื่องกำเนิดไอน้ำน้ำมันความร้อนสามารถควบคุมอุณหภูมิของเครื่องกำเนิดไอน้ำน้ำมันความร้อนได้ RVE32 ยังปรับเอาท์พุตของไอน้ำและน้ำมันร้อนด้วยการควบคุมกำลังเอาท์พุตของมอเตอร์ เพื่อควบคุมความดันและอุณหภูมิของเครื่องกำเนิดไอน้ำและอุณหภูมิของเครื่องกำเนิดไอน้ำน้ำมันร้อน

05 พารามิเตอร์ทางเทคนิค:

06 การใช้งานไซต์:

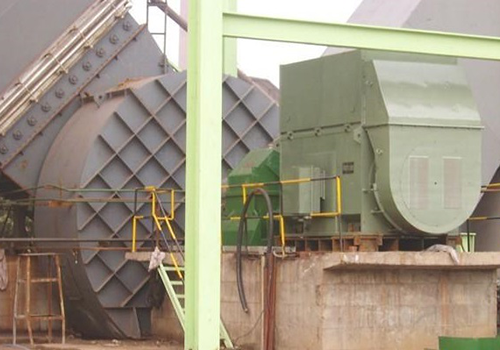

ตามสถานการณ์พื้นที่ในสถานที่ มีการติดตั้งอินเวอร์เตอร์ซีรีส์ RVE32 ในตู้ควบคุม และการติดตั้งอินเวอร์เตอร์และมอเตอร์ในสถานที่ดังแสดงในรูป

07 ผลการวิ่ง:

ระบบควบคุมพัดลมหม้อน้ำที่ใช้อินเวอร์เตอร์ RVE32 ได้รับการติดตั้งใช้งานมานานกว่าสี่ปี และได้รับประโยชน์ทางเศรษฐกิจและสังคมที่ดี:

อุปกรณ์ควบคุมทำงานได้อย่างน่าเชื่อถือและมีอัตราความล้มเหลวต่ำ  เสียงรบกวนน้อยลงอย่างเห็นได้ชัด

การควบคุมการไหลของควันร้อนอย่างแม่นยำเพื่อให้ตรงตามข้อกำหนดของกระบวนการผลิต

ยืดอายุการใช้งานของแบริ่งของมอเตอร์และพัดลม ลดการสร้างความร้อนของมอเตอร์ และลดปริมาณการบำรุงรักษาได้อย่างมาก

ผลประโยชน์ทางเศรษฐกิจมีความสำคัญ และการลงทุนทั้งหมดที่เพิ่มขึ้นโดยระบบควบคุมการแปลงความถี่สามารถกู้คืนได้ภายในเวลามากกว่าหนึ่งปี

08 ผลประโยชน์ของลูกค้า:

ปรับการไหลอย่างแม่นยำเพื่อให้ตรงตามข้อกำหนดของกระบวนการผลิต

ลดการสูญเสียมอเตอร์และค่าบำรุงรักษา

ผลการประหยัดพลังงานนั้นน่าทึ่ง และการลงทุนที่เพิ่มขึ้นโดยการควบคุมการแปลงความถี่สามารถฟื้นตัวได้เต็มที่ในเวลามากกว่าหนึ่งปี
