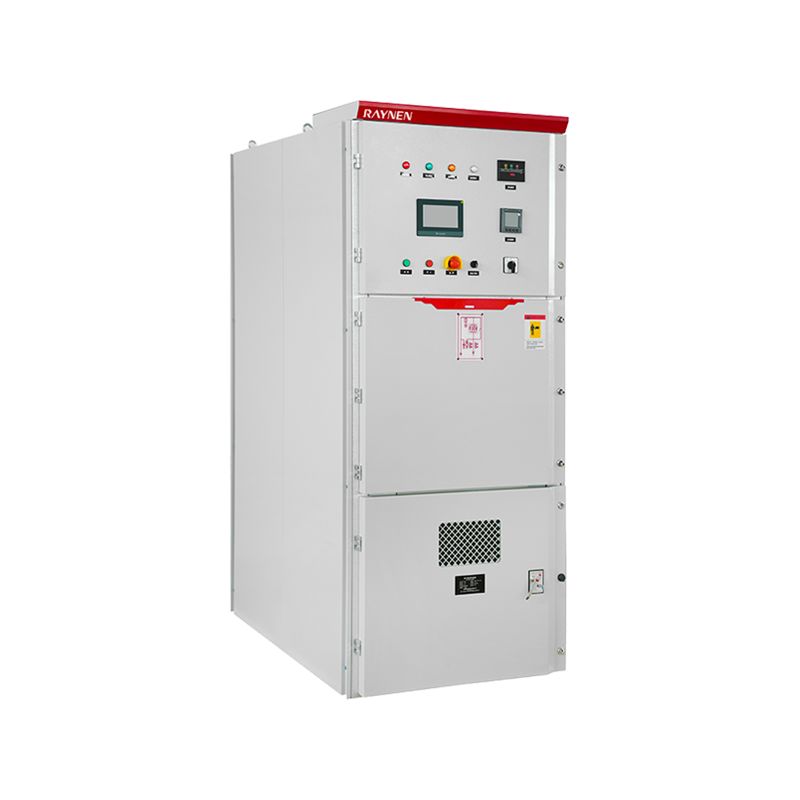

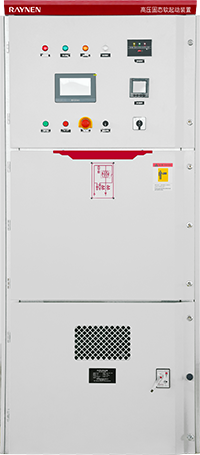

สรุปผลิตภัณฑ์
● ตู้มาตรฐาน kyn28 ออกแบบอย่างเคร่งครัดตามมาตรฐานการป้องกัน
● ทริกเกอร์ไฟเบอร์ออปติก
● โหมดการรับ PT มีเสถียรภาพมากกว่าโหมดอิเล็กทรอนิกส์
● ปฏิบัติตามข้อกำหนดทางไฟฟ้าแรงสูงสากล
● ชิ้นส่วนไฟฟ้าแรงสูงและชิ้นส่วนไฟฟ้าแรงต่ำแยกออกจากกันโดยสิ้นเชิงปลอดภัยและเชื่อถือได้
● อินเทอร์เฟซล็อตที่ปรับขนาดได้
ข้อมูลจำเพาะ
 | พาราเมตริก | |
| รุ่น | RSE1000-6-5000 | |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 6kV | |
| อัตรา P (กิโลวัตต์) | 5000 | |
| จัดอันดับปัจจุบัน (A) | 600 | |
| ขนาด (กว้าง*สูง*ลึก มม.) | ปรับแต่งได้ | |

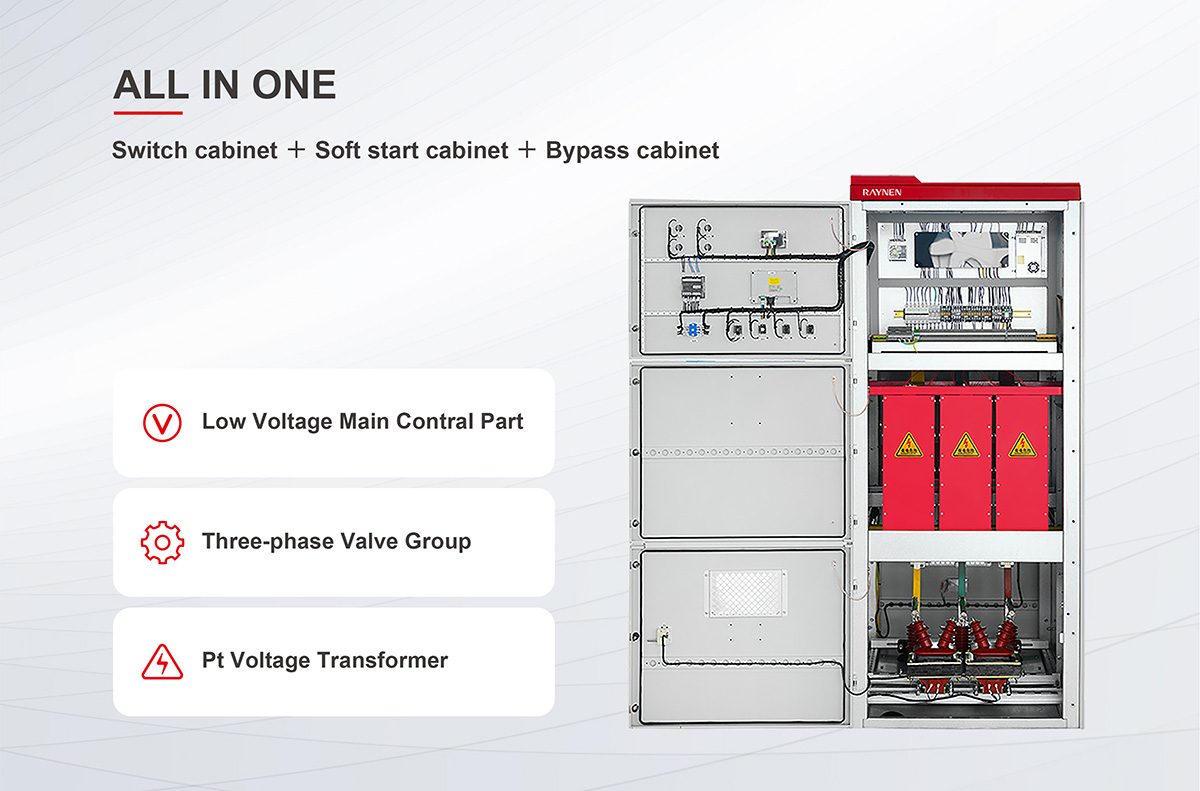

 | การออกแบบแบบแยกส่วนเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย ความแข็งแรงของฉนวนได้รับการปรับปรุงให้ดียิ่งขึ้น |
| | ติดตั้ง แก้ไขข้อบกพร่อง และใช้งานได้ง่าย: RVS คือ ระบบควบคุมและป้องกันการสตาร์ทมอเตอร์ที่สมบูรณ์แบบ ช่วยให้สามารถทดสอบทางไฟฟ้าของทั้งระบบโดยใช้แรงดันไฟฟ้าต่ำก่อนที่จะทำงานที่แรงดันไฟฟ้าสูง |
| | แผง LCD หน้าจอสัมผัสขนาด 7 นิ้วใช้เพื่อทำให้การเขียนโปรแกรมและการปรับพารามิเตอร์สะดวกยิ่งขึ้น การตรวจสอบข้อผิดพลาดและเรียลไทม์นั้นใช้งานง่ายยิ่งขึ้นและปรับปรุงประสิทธิภาพการทำงาน |
| | การตั้งค่าการเข้ารหัสโปรแกรม |

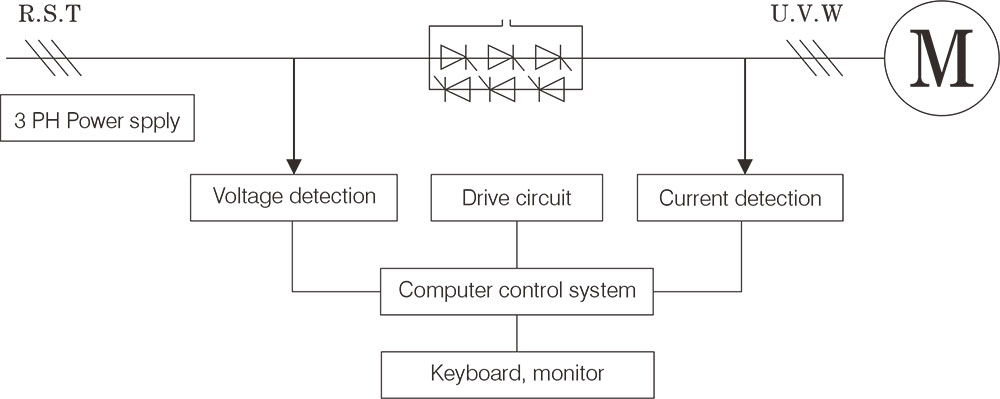

แผนภาพหลักการทำงาน
ศัพท์เฉพาะรุ่น
6kV Rated Voltage Medium Voltage Soft Starter Selection Table
| Model | Rate voltage ( kV ) | Rated power ( kW ) | Rated current ( A ) | Dimensions (W*H*D) mm | |
| (-G) Genenal type | (-E) Integration Type | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Customizable | - |
10kV Rated Voltage Medium Voltage Soft Starter Selection Table
| Model | Rate voltage ( kV ) | Rated power ( kW ) | Rated current ( A ) | Dimensions (W*H*D) mm | |
| (-G) Genenal type | (-E) Integration Type | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Customizable | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Customizable | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Customizable | - |
Technical Data
| Basic parameters | |
| Load type | Three-phase medium voltage squirrel cage asynchronous motor, synchronous motor |
| Working frequency | 50HZ/60Hz±2Hz |
| phase sequence | Allowed to work in any phase sequence (it can be set by parameters) |
| Bypass contactor | Contactor with direct starting capacity |
| Control power | AC220V±15% |
| Overvoltage protection | DV/DT absorption |
| Starting frequency | ambient temperature: -20℃~ 50℃ |
| Environment condition | 1-6 times per hour |
| Relative humidity: 5% - 95% non-condensing | |
| The altitude shall be less than 1500m | |
| HMI | |
| Language | English / Chinese / Russian |
| Instrument display | |
| Voltmeter | Display three-phase main power supply voltage |
| Ammeter | Display three-phase main circuit current |
| Protection function | |
| Phase failure protection | During startup or operation, disconnect any phase of the main power supply |
| Overcurrent protection | over current protection set: 100~500% |
| Phase current unbalance protection | 20~100% |
| Overload protection | Overload protection level:10A,20A,30A |
| Undervoltage protection | Range：50~100% |
| | Action time：0~10S |
| Starting timeout | Starting time limit：10~120S |
| Overvoltage protection | When the main power supply voltage is higher than 120% of the rated value |
| Underload protection | When the main power supply voltage is lower than 70% of the rated value |
| Grounding protection | When the grounding current is greater than the set value |
| Communication | |
| Protocol/interface | Modbus RTU |
| Network connections | Each RVS can communicate with 32 RVSs online |
| Function | Observe operation status and programming |
| Data record | |
| Failure record | Record the fault information of the last 1000 times |
