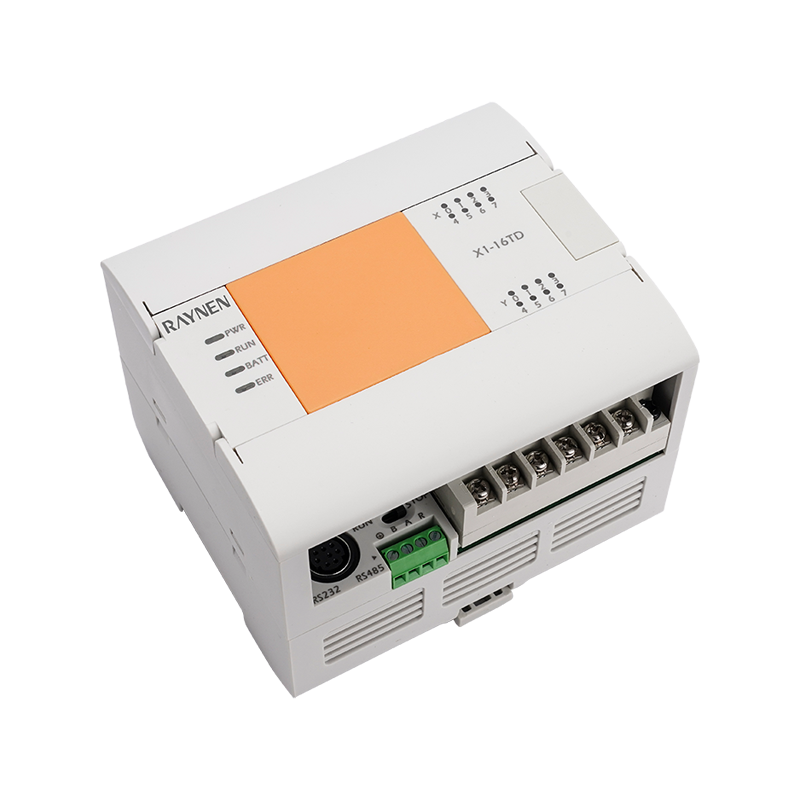

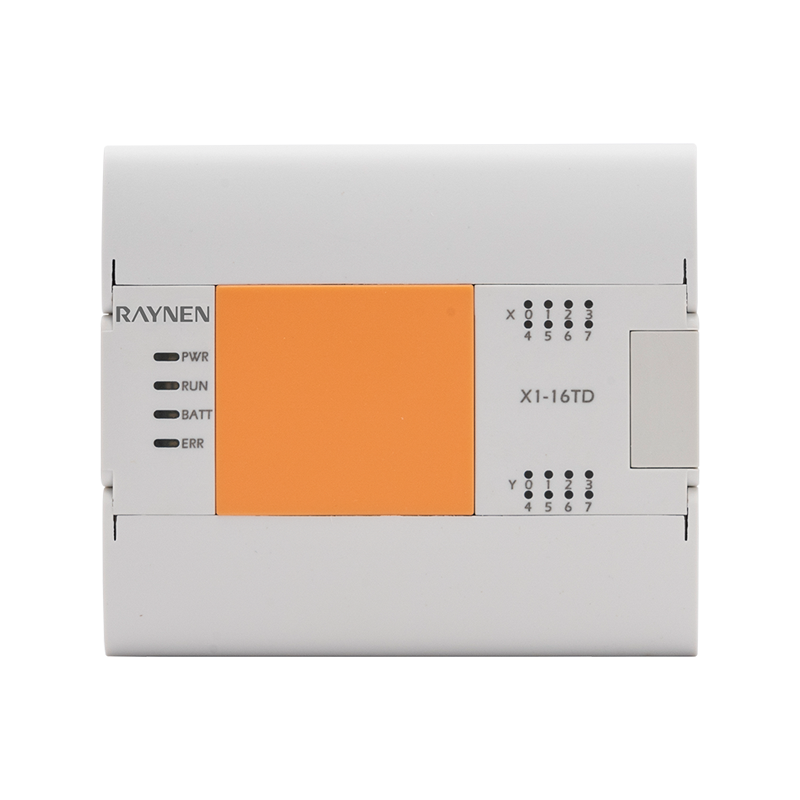

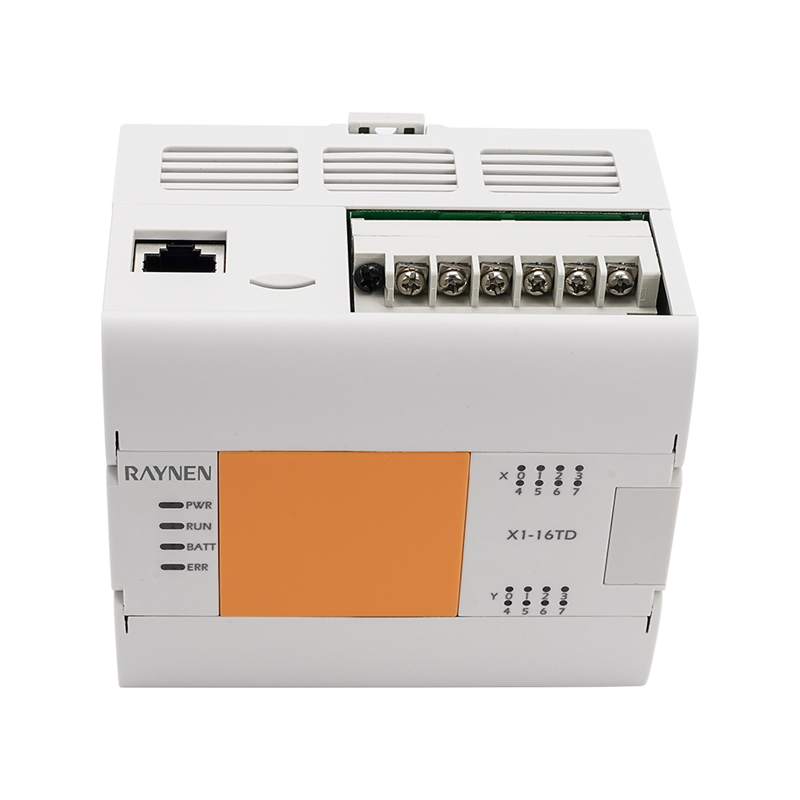

สรุปผลิตภัณฑ์
|
| • ด้วยฟังก์ชันควบคุมการเคลื่อนไหวอย่างง่าย เช่น เอาต์พุตพัลส์และการนับความเร็วสูง • ด้วยการนับความเร็วสูง เอาต์พุตพัลส์ความเร็วสูง 100kHz 3 แกน และฟังก์ชันควบคุมการเคลื่อนไหวอื่นๆ (อุปกรณ์เสริม) • นาฬิกาเรียลไทม์ ข้อมูลการปิดเครื่อง ที่จัดเก็บข้อมูลถาวร • รองรับบอร์ด BD หนึ่งบอร์ด |
ข้อได้เปรียบ
| | | |
| อินเทอร์เฟซ | อินพุต/เอาต์พุต | บีดีบอร์ด |
| พอร์ตเครือข่ายแบบรวม RS232/485 | เคาน์เตอร์ความเร็วสูง 2 ช่อง พัลส์ความเร็วสูง 60K แบบ 2 แกน พัลส์ความเร็วสูง 100kHz 3 แกน (อุปกรณ์เสริม) | รองรับบอร์ด 1BD |

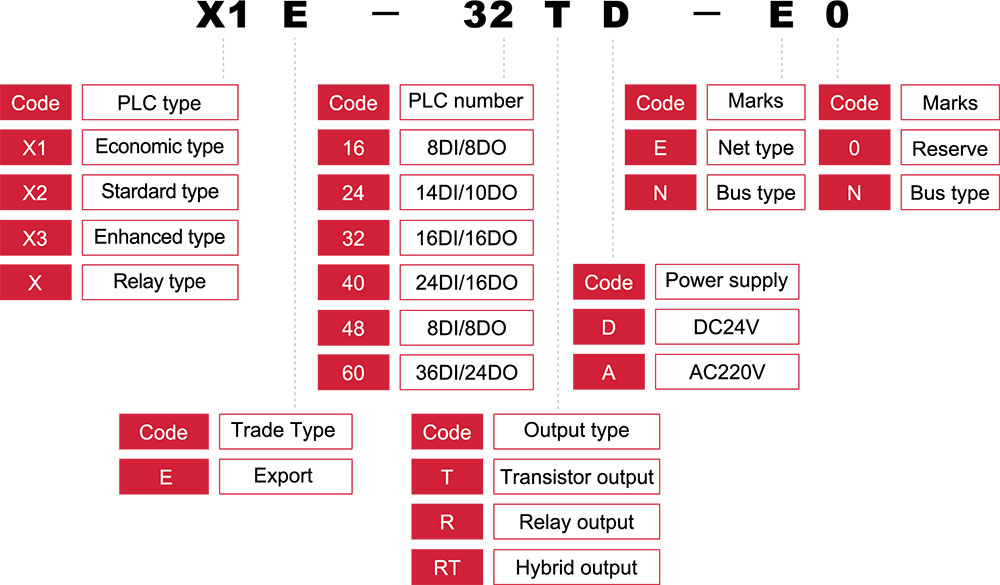

ศัพท์เฉพาะรุ่น

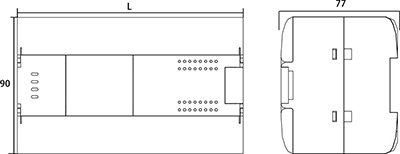

ขนาดผลิตภัณฑ์ (หน่วย: มม.)
 |
|
พารามิเตอร์
| รายการ | ข้อมูลจำเพาะด้านพลังงาน | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| การใช้พลังงาน | 6W | 7W | 8W | 9ว | 11ว |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | ดีซี24วี | ||||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ range | กระแสตรง20.4~28.8V | ||||
| ได้รับอนุญาตทันที เวลาไฟฟ้าขัดข้อง | สำหรับไฟฟ้าดับชั่วคราวที่ต่ำกว่า 5 มิลลิวินาที การดำเนินการจะดำเนินต่อไป | ||||
| ฟิวส์แหล่งจ่ายไฟ | 60V 2ก | ||||
| กระแสไฟกระชาก | 12ก, 0.5ms ด้านล่าง/28.8V DC | ||||
| ดีซี24วี power supply | ต่ำกว่า 300mA | ||||
| อุณหภูมิสภาพแวดล้อมในการทำงาน | -10°C~60°C (การติดตั้งในแนวนอน), -10°C~50°°C (การติดตั้งในแนวตั้ง) | ||||
| อุณหภูมิสภาพแวดล้อมการขนส่ง | -20°C~ 80°C | ||||
| ความชื้นสัมพัทธ์โดยรอบ | 5~95% ไม่ควบแน่น (รH ระดับ 2 เป็นไปตาม lEC61131-2) | ||||
| ระดับการป้องกัน | IP20 | ||||
| ความเข้ากันได้ทางแม่เหล็กไฟฟ้า | ลดเสียงรบกวน สอดคล้องEC61000-6-2 | ||||
| ระดับเครื่องกล (การสั่นสะเทือน) | IEC60068 ส่วนที่ 2-6/10up58Hz | ||||
| ทนต่อแรงดันไฟฟ้า | AC1.5kV 1 นาที ระหว่างแต่ละขั้วต่อกับขั้วต่อกราวด์ | ||||
| AC500V 1 นาที ระหว่างแต่ละขั้วต่อกับขั้วต่อกราวด์ | |||||
| ความต้านทานของฉนวน | หลังจากวัดด้วยเครื่องวัดความต้านทานฉนวน DC500V แล้ว จะมีค่ามากกว่า 5MΩ ระหว่างแต่ละขั้วต่อกับขั้วต่อกราวด์ | ||||
| การต่อลงดิน | การต่อสายดินประเภท D (ความต้านทานต่อสายดิน: น้อยกว่า 100Ω) ไม่อนุญาตให้มีการต่อสายดินร่วมกับระบบกระแสไฟแรง | ||||
| สภาพแวดล้อมการใช้งาน | ไม่มีก๊าซกัดกร่อน ไวไฟ ฝุ่นนำไฟฟ้า (ฝุ่น) ไม่ร้ายแรง | ||||
| ระดับความสูงในการใช้งาน | 2000M ด้านล่าง (ไม่สามารถใช้ในสภาพแวดล้อมที่มีความดันสูงกว่าความดันบรรยากาศ ไม่เช่นนั้นอาจเกิดขึ้นได้) | ||||
| รายการ | ข้อมูลจำเพาะด้านพลังงาน | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| ใส่หมายเลข | 8 | 14 | 16 | 24 | 36 | |
| เบอร์ความเร็วสูง | สัญญาณเฟส 60KHz (2 ทาง) เฟส Aบี 30KHz (1 ทาง) | |||||
| ประเภทการเชื่อมต่ออินพุต | แผงขั้วต่อแบบถอดได้ (สกรู M3) | |||||
| ประเภทอินพุต | ประเภทอ่างล้างจาน/ประเภทแหล่งที่มา | |||||
| แรงดันสัญญาณอินพุต | ไฟกระแสตรง: DC20.4V~28.8V | |||||
| ความต้านทานอินพุต | X0-X2 | 2.4K | ||||
| X3 ข้างบน | 5.6K | |||||
| กระแสเหนี่ยวนำอินพุต | X0-X2 | 5mA ขึ้นไป | ||||
| X3 ข้างบน | สูงกว่า 2.4mA | |||||
| ปิด กระแสเหนี่ยวนำอินพุต | 1mA ด้านล่าง | |||||
| เวลาตอบสนองอินพุต | ไม่เกิน 4.5ms | |||||
| แบบฟอร์มสัญญาณอินพุต | ไม่มีอินพุตหน้าสัมผัสแรงดันไฟฟ้า | |||||
| อินพุตซิงค์: ทรานซิสเตอร์ NPN open-collector | ||||||
| การแยกลูปอินพุต | อินพุตต้นทาง: ทรานซิสเตอร์แบบโอเพ่นคอลเลกเตอร์ PNP | |||||
| การแยกออปโตคัปเปลอร์ | ||||||
| การแสดงการกระทำอินพุต | ไฟ LED บนแผงจะสว่างขึ้นเมื่อมีการขับเคลื่อนออปโตคัปเปลอร์ | |||||
| รายการ | ข้อมูลจำเพาะด้านพลังงาน | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| หมายเลขเอาต์พุต | 8 | 10 | 16 | 20 | 24 | |
| ความถี่พัลส์ (สูงสุด) | ขั้วเดี่ยว 2 เพลา 60KHz | |||||
| ประเภทการเชื่อมต่อเอาท์พุต | แผงขั้วต่อแบบถอดได้ (สกรู M3) | |||||
| ประเภทเอาต์พุต | เอาต์พุตทรานซิสเตอร์/เดรน | |||||
| แหล่งจ่ายไฟภายนอก | ดีซี5~30V | |||||
| โหลดสูงสุด | โหลดตัวต้านทาน | 0.5A/จุดเดียว; 0.8A/4 จุด | ||||
| โหลดอุปนัย | 12วัตต์/ดีซี24V | |||||
| โหลดหลอดไฟ | ความเร็วสูง: 2W/DC24V, ทั่วไป: 5W/DC24V | |||||
| โหลดปานกลาง | 5mA (กระแสตรง5 ~ 24V) | |||||
| เปิดกระแสไฟรั่ว | 0.1mA ด้านล่าง/DC30V | |||||
| แนวต้าน | จุดความเร็วสูง 0.3Ω ค่าทั่วไป (สูงสุด 0.6Ω) | |||||
| เวลาตอบสนอง | ปิด→เปิด | ความเร็วสูง: 10us ด้านล่าง/10mA ด้านบน (DC5 ~ 24V) | ||||
| ทั่วไป: 0.2ms ด้านล่าง/200mA ด้านบน (DC24V) | ||||||
| เปิด→ปิด | ความเร็วสูง: 10us ด้านล่าง/10mA ด้านบน (Dc5 ~ 24V) | |||||
| ทั่วไป: 0.2ms ด้านล่าง/200mA ด้านบน (DC24V) | ||||||
| การแยกวง | การแยกออปโตคัปเปลอร์ | |||||
| การแสดงการกระทำเอาท์พุต | ไฟ LED บนแผงจะสว่างขึ้นเมื่อมีการขับเคลื่อนออปโตคัปเปลอร์ | |||||
| ระยะการส่งผ่านหน้ากาก | 500M (เอาต์พุตทั่วไป) | |||||
| ระยะการส่งข้อมูลที่ไม่เปิดเผย | 150M (เอาต์พุตทั่วไป) | |||||
ทรัพยากรส่วนประกอบซอฟต์แวร์
| รายการ | ประสิทธิภาพ | |||
| โหมดควบคุมการทำงาน | วิธีการรันโปรแกรมที่บันทึกไว้ซ้ำ ๆ (LSl เฉพาะ) พร้อมฟังก์ชันขัดจังหวะ | |||
| โหมดการควบคุมอินพุต/เอาต์พุต | โหมดการประมวลผลแบบแบตช์ (เมื่อดำเนินการคำสั่ง END), คำสั่งรีเฟรชอินพุตและเอาต์พุต, ฟังก์ชันการจับพัลส์ | |||
| ภาษาโปรแกรม | โหมดบันไดขั้นบันไดโหมดสัญลักษณ์รีเลย์ (สามารถแสดงโดย SFC) | |||
| นาฬิกาเรียลไทม์ | ฟังก์ชั่นนาฬิกา | บีuild-in 2000-2099 ข้อผิดพลาดประจำปีไม่เกิน 5 นาที/25°C | ||
| หน่วยความจำโปรแกรม | ความจุหน่วยความจำสูงสุด | ขั้นตอน 32000 สามารถตั้งค่าได้โดยพารามิเตอร์ เขียนความคิดเห็น และลงทะเบียนไฟล์ในหน่วยความจำโปรแกรม | ||
| ความจุ/รุ่นของหน่วยความจำในตัว | 32000 ขั้นตอน/หน่วยความจำ รAM, ป้องกันด้วยรหัสผ่าน | |||
| เขียนฟังก์ชันใน ฿UN | ไม่ | |||
| ประเภทคำสั่ง | คำแนะนำพื้นฐาน | คำแนะนำการควบคุมตามลำดับ 27 ประเภท, คำแนะนำไดอะแกรมบันไดขั้นบันได 2 ประเภท | ||
| คำแนะนำในการสมัคร | 218 ชนิด 497 ชนิด | |||
| เลขคณิต ความเร็วในการประมวลผล | คำสั่งพื้นฐาน | 0.065μs/คำสั่ง | ||
| หมายเลขอินพุต/เอาต์พุต | จำนวนจุดอินพุตสำหรับ การใช้งานขยาย | 256 จุด | จุดเข้าและออกรวมไม่เกิน 256 จุด | |
| จำนวนจุดเอาท์พุตสำหรับ การใช้งานขยาย | 256 จุด | |||
| รีเลย์อินพุต-เอาต์พุต | รีเลย์อินพุต | 256 จุด | อินพุตและเอาต์พุตรวม 256 จุด | |
| รีเลย์เอาท์พุต | 256 จุด | |||
| รีเลย์เสริม | ทั่วไป | M0~M7679 | 7680 จุด | ทั่วไป/retention Settings can be changed through parameters |
| การเก็บรักษา | M500~M1023 | 524 จุด | ||
| รัฐ | ทั่วไป | S0~S4095 | 4096 จุด | ทั่วไป/retention Settings can be changed through parameters |
| การเก็บรักษา | S500~S999 | 500 จุด | ทั่วไป/retention Settings can be changed through parameters | |
| ตัวจับเวลา | ประเภท 100ms | T0~T199 | 200 จุด | 0.1~3276.7 วินาที |
| ประเภท 10ms | T200~T245 | 46 จุด | 0.01~327.67 วินาที | |
| ประเภทสะสม 1ms | T246~T249 | 4 จุด | 0.001~32.767วินาที | |
| ประเภทสะสม 100ms | T250~T255 | 6 จุด | 0.1~3276.7 วินาที | |
| ชนิด 1ms | T256~T511 | 256 จุด | ||
| เคาน์เตอร์ | ทั่วไปเพิ่มขึ้น | ค0~C99 | 100 จุด | 0.001~32.767 วินาที |
| (16 บิต) [เปลี่ยนแปลงได้] | ทั่วไป/retention Settings can be changed through parameters | |||
| การเก็บรักษา increasing (16-bit) [เปลี่ยนแปลงได้] | ค100~C199 | 100 จุด | ||
| ทั่วไป duplexing | C200~C219 | 20 คะแนน | ทั่วไป/retention Settings can be changed through parameters | |
| (32 บิต) [เปลี่ยนแปลงได้] | ||||
| การเก็บรักษา duplexing (32 bit) [เปลี่ยนแปลงได้] | C220~C255 | 36 คะแนน | ||
| การลงทะเบียนข้อมูล | ทั่วไป | D0~D7999 | 8000 จุด | ทั่วไป/retention Settings can be changed through parameters |
| การเก็บรักษา | D200~511 | 312 จุด | ||
| ทะเบียนขยาย | การควบคุมหลัก | P0~P1023 | 1,024 จุด | คำสั่ง CJ、คำสั่ง CALL ที่ใช้ |
| พอนเตอร์ | การควบคุมหลัก | ไม่~N7 | 8 คะแนน | คำสั่ง MC ที่ใช้ |
| รัง | การควบคุมหลัก | 16 บิต | -32,768~ 32,767 | |
| รัฐ | เลขทศนิยม 10 ตัว (K) | 32 บิต | -2,147,483,648~ 2,147,483,647 | |
| เลขฐานสิบหก 16 ตัว (H) | 16 บิต | 0~FFFF | ||
| 32 บิต | 0~FFFFFFFF | |||
| จำนวนจริง (E) | 32 บิต | -3.40×10-38 ~-1.17×10-38, 1.17×10-38 ~3.40x1038 | ||
| สายอักขระ ( "") | สตริงอักขระ | ระบุด้วยตัวอักษรใน """" สามารถใช้อักขระครึ่งมุมได้สูงสุด 32 ตัวในค่าคงที่ในคำสั่ง | ||
เคาน์เตอร์ความเร็วสูง
| อินพุต การกระจายสินค้า | เฟสเดียวเคาน์เตอร์เดียว | เครื่องนับเฟส AB | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | ค252 | |
| X0 | ยู/ดี | | | ยู/ดี | | A | A |
| X1 | | ยู/ดี | | R | | B | B |
| X2 | | | ยู/ดี | | ยู/ดี | R | |
| X3 | | | | | R | |
|
