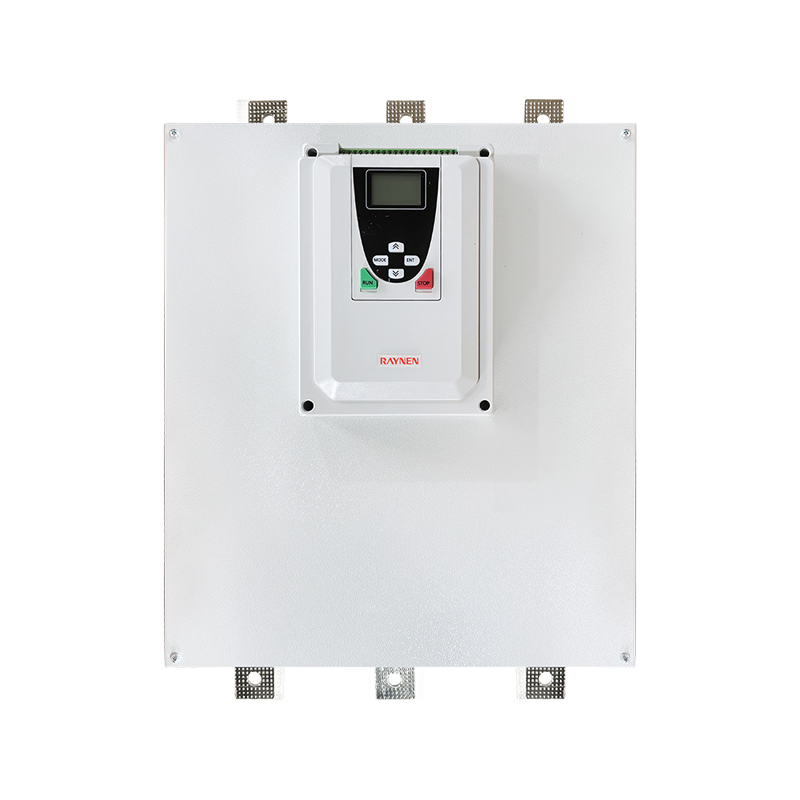

สรุปผลิตภัณฑ์
ข้อมูลจำเพาะ
 | พาราเมตริก | |
| รุ่น | RSE-T3-250-O ~ RSE-T3-320-O | |
| ประเภทบายพาส | ประเภทบายพาสออนไลน์ | |
| แรงดันไฟฟ้า | 380V | |
| กำลังมอเตอร์แบบปรับได้ (kW) | 250/280/320 | |
| กระแสไฟขาออกที่กำหนด (A) | 500/560/640 | |
| ขนาด (มม.) | 600*430*283 | |
| ขนาดการติดตั้ง (มม.) | 519*340 | |

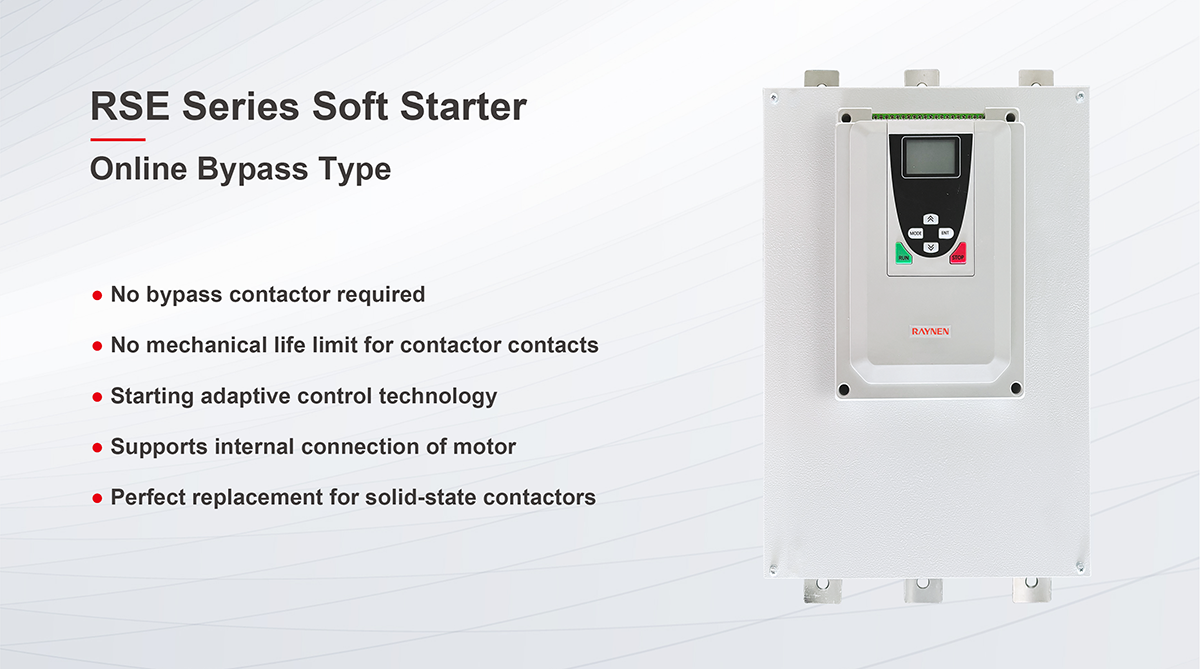

ภาพรวมผลิตภัณฑ์
| | แหล่งจ่ายไฟควบคุมอิสระ (220VAC) การตั้งค่าพารามิเตอร์ก็สามารถทำได้โดยไม่ต้องใช้แหล่งจ่ายไฟ (380V) |
| | หลังจากที่ถอดคอนแทคเตอร์บายพาสออกแล้ว จะไม่มีการจำกัดหน้าสัมผัสของคอนแทคเตอร์ และอายุการใช้งานก็นานขึ้น |
| | เข้ากันได้กับคอนแทคเตอร์ภายนอก มีความยืดหยุ่นในการใช้งานมากกว่า และเหมาะสำหรับการใช้งานที่หลากหลายมากขึ้น |
 | สามารถขับเคลื่อนโหลดของมอเตอร์ที่ไม่ใช่แบบดั้งเดิม เช่น เครื่องทำความร้อนของมอเตอร์ โหลดความต้านทาน และโหลดของหม้อแปลง |
 | สามารถแทนที่คอนแทคเตอร์โซลิดสเตตได้อย่างสมบูรณ์แบบและยังมีฟังก์ชันซอฟต์สตาร์ทและซอฟต์สต็อปอีกด้วย |
 | รองรับการเชื่อมต่อภายในของมอเตอร์ เหมาะสำหรับมอเตอร์ที่มี Spec ขนาดใหญ่ |

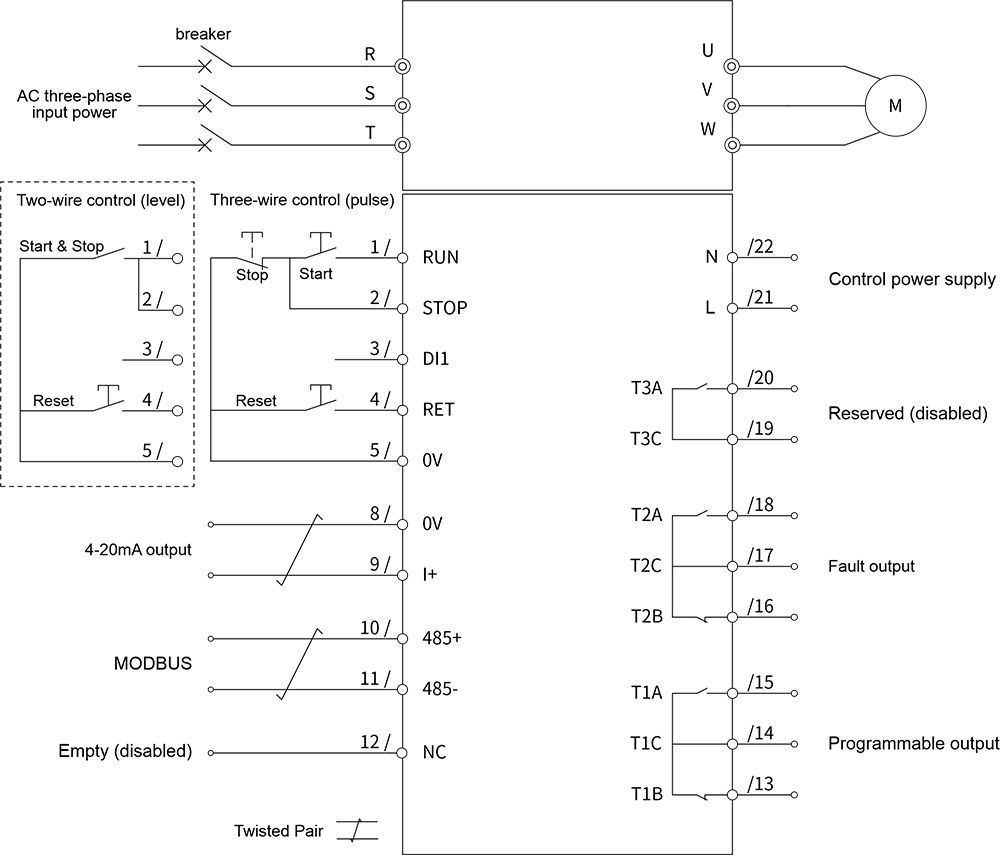

สายไฟและขั้วต่อ
ศัพท์เฉพาะรุ่น
ตารางการคัดเลือก
| รุ่น (380V) | กำลังมอเตอร์แบบปรับได้ ( กิโลวัตต์ ) | ฉันออก (A) | ขนาด สูง*กว้าง*ลึก (มม.) | ขนาดการติดตั้ง (มม.) | |
| H1*W1 | รูรับแสง | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | ม6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | ม8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | ม10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | ม10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
ประสิทธิภาพและการกำหนดค่า
| ลักษณะทางไฟฟ้า | |
| แหล่งจ่ายไฟควบคุมพิกัด | เฟสเดียว 220VAC±15%, 50/60Hz |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟที่กำหนด | สามเฟส 380V~480V (-10%~ 15%) |
| ความถี่ของแหล่งจ่ายไฟที่ได้รับการจัดอันดับ | 50เฮิร์ตหรือ60เฮิร์ต |
| จำนวนเฟสควบคุม | 3 |
| มอเตอร์ที่ใช้งานได้ | มอเตอร์เหนี่ยวนำสามเฟสกรงกระรอก/มอเตอร์อะซิงโครนัส |
| ความถี่เริ่มต้น | ขึ้นอยู่กับสภาวะโหลด แนะนำให้สตาร์ทและหยุดไม่เกิน 10 ครั้งต่อชั่วโมงภายใต้สภาวะปกติ และ 6 ครั้งต่อชั่วโมงภายใต้ภาระหนัก |
| โหมดเริ่มต้น | การเพิ่มแรงดันไฟ, การเพิ่มกระแสไฟ, ขีดจำกัดกระแส, การขยับ, ขีดจำกัดกระแสไฟเพิ่มแรงดันไฟ, แรงดันไฟกระโดดกะทันหัน |
| โหมดหยุด | หยุดฟรี, หยุดนุ่มนวล |
| ฟังก์ชั่นการป้องกัน | การป้องกันการสูญเสียเฟส, การป้องกันกระแสเกิน, การป้องกันการโอเวอร์โหลด, การป้องกันความไม่สมดุลของกระแสไฟฟ้า, การป้องกันความร้อนสูงเกินไป, การป้องกันการหมดเวลาเริ่มต้น, การป้องกันแรงดันตก/แรงดันไฟฟ้าเกิน, การป้องกันการเริ่มต้นใหม่, การป้องกันกระแสสูง, การป้องกันการพังทลายของไทริสเตอร์, การป้องกันลำดับย้อนกลับของกำลัง, การป้องกันข้อผิดพลาดในการเดินสายไฟ ฯลฯ |
| ลักษณะสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -10°C ~ 40°C (40°C ~ 60° ต้องลดกำลังการผลิต) |
| อุณหภูมิในการจัดเก็บ | -25 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 95% ไม่มีการควบแน่นหรือหยดน้ำ |
| ระดับความสูง | ต่ำกว่า 1,000 ม. (1,000 ~ 3,000 ม. ต้องลดกำลังการผลิต) |
| วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ |
| วิธีการติดตั้ง | ติดผนัง |
| อื่นๆ | ไม่มีก๊าซไวไฟ ระเบิด หรือกัดกร่อน ไม่มีฝุ่นหรือผงโลหะที่เป็นสื่อกระแสไฟฟ้า |
| มาตรฐานและการรับรอง | |
| มาตรฐานการดำเนินงาน | กิกะไบต์/T14048.6 |
| การรับรอง | ซีซีซี |
