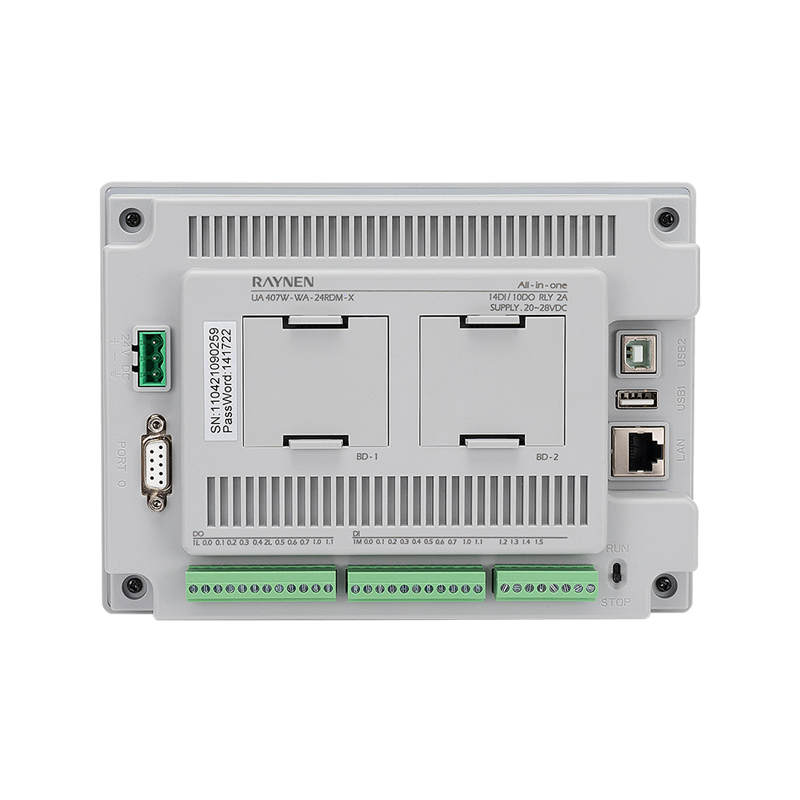

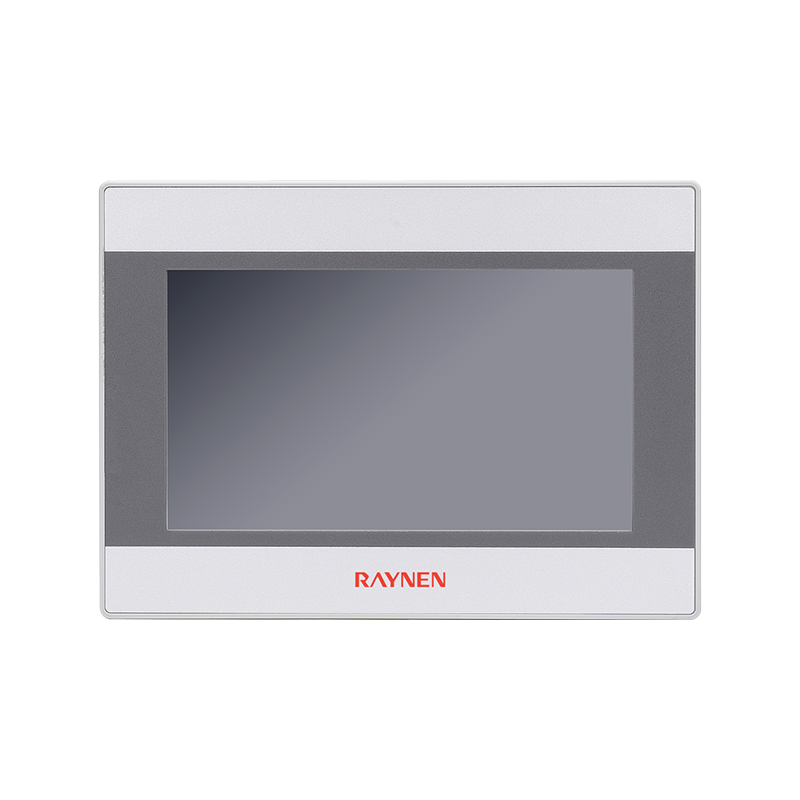

สรุปผลิตภัณฑ์
| | • รองรับฟังก์ชันอินเทอร์เน็ตระดับอุตสาหกรรมและสามารถดำเนินการจากระยะไกลได้ • พอร์ตเครือข่ายสามารถดาวน์โหลดโปรแกรม HMI และ PLC ได้โดยตรงเพื่อให้ดาวน์โหลดได้ง่าย • ตัวเครื่องรองรับปริมาณดิจิทัลและอนาล็อก ซึ่งสามารถเลือกได้ตามความเหมาะสม • รองรับเวอร์ชันขยาย 2 BD เพื่อปรับให้เข้ากับความต้องการในสถานที่ที่แตกต่างกันได้อย่างยืดหยุ่น • ส่วน PLC ใช้การเขียนโปรแกรมสไตล์ญี่ปุ่น |
ข้อได้เปรียบ
| | | |
| 1GHz | นามสกุลบีดี | แรม 256M/แฟลช 256M |
| ความเร็วสูง ใช้งานได้อย่างราบรื่น | การผสมผสานบอร์ด BD ต่างๆ | ความจุขนาดใหญ่ การจัดเก็บข้อมูลขนาดใหญ่ |
| | | |
| | | |
| ดาวน์โหลดพอร์ตเครือข่าย | อาร์เอส485 | สภาพแวดล้อมการเขียนโปรแกรมที่หลากหลาย |
| พอร์ตเครือข่ายสามารถดาวน์โหลด PLC และ HMI โปรแกรม | รองรับอุปกรณ์อนุกรมภายนอก | รองรับการเขียนโปรแกรมภาษาญี่ปุ่น |
| | | |
| |  | |
| โฮสต์ USB | สคริปต์ Lua | ไอโอที |
| อัพเดตโปรแกรม HMI และจัดเก็บข้อมูล | สคริปต์สนับสนุนการดำเนินงานที่หลากหลายมากขึ้น | รองรับ Internet of Things ระดับอุตสาหกรรม, การตรวจสอบระยะไกล |
ขนาดสินค้า (หน่วย: มม.)
Specification
| Order number | UAE 407W WA-24RDM-X | UAE 407W WA-18RAM-X | UAE 407W WA-24TDM-X | UAE 407W WA-18TAM-X | |
| HMI specifications | |||||
| LCD screen | 7″ TFT | ||||
| Display color | 65535 colors | ||||
| Resolution | 1024×600 | ||||
| Backlight type | IPS | ||||
| Display brightness | 400cd/㎡ | ||||
| Backlight life | >20000 hours | ||||
| Touch type | 4-wire resistive type | ||||
| Processor | R16, 1GHz | ||||
| Storage | 256MB FLASH 256MB DDR3 | ||||
| USB Host | USB2.0 × 1, Type A (USB1), supports U disk firmware and configuration update | ||||
| USB Slave | N/A | ||||
| Ethernet | 10/100M adaptive | ||||
| Programming software | Uniface | ||||
| PLC Part | |||||
| Memory | UN Series | Program 16K Data 10K | |||
| X Series | Program 32K | ||||
| Total number of timers | UN Series | Total 256, 4 1ms, 16 10ms, 236 100ms | |||
| X Series | Total 512, 260 1ms, 46 10ms, 206 100ms | ||||
| Total counters | 256 | ||||
| Clock | Built-in | ||||
| Power-off retention | Support | ||||
| Communication interface | PORT0: PPI/MODBUS/Freeport (3-RS485 , 8-RS485-) PORT1: Support PPI (Built-in) | ||||
| Local integrated digital input | 14 Input 24VDC | 10 Input 24VDC | 14 Input 24VDC | 10 Input 24VDC | |
| Input type | PNP/NPN | ||||
| High-speed counting | Supports 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Local integrated digital output | 10 Output, relay | 8 Output, relay | 10 outputs, transistor NPN | 8 outputs, transistor NPN | |
| Rated current per point [maximum] | 1Hz | 1Hz | 50Hz ×2 | 50Hz ×2 | |
| Pulse output | - | 4AI | - | 4AI | |
| Local integrated analog input | - | 12 bits | - | 12 bits | |
| Resolution | - | 0-20mA | - | 0-20mA | |
| Current input | - | 0 to 32000 | - | 0 to 32000 | |
| Data word format full-scale range | - | 2AO | - | 2AO | |
| Local integrated analog output | - | 12 bits | - | 12 bits | |
| Resolution full-scale range | - | Voltage 0-10V Current 0-20mA | - | Voltage 0-10V Current 0-20mA | |
| Signal range | - | 0 to 32000 | - | 0 to 32000 | |
| Data word format full-scale range | | | | | |
| BD board expansion | Supports up to 2 BD boards | ||||
| Platform service | |||||
| VPN remote download | Support | ||||
| Remote data monitoring | Support 500 real-time data | ||||
| Alarm push | SMS/WeChat/Phone/APP | ||||
| Electrical specifications | |||||
| Power supply | 24V DC | ||||
| Power | 8W | 9W | 8W | 9W | |
| Structural characteristics | |||||
| Casing color | Gray | ||||
| Casing material | ABS PC plastic | ||||
| Dimensions | 203 × 149 × 60 (mm) | ||||
| Opening size | 192 x 138 (mm) | ||||
| Weight | About 1.2kg | ||||
| Operating temperature | 0 ~ 50℃ | ||||
| Protection level | Front panel IP65 | ||||
Wiring Diagram
