สรุปผลิตภัณฑ์
| พาราเมตริก | ||

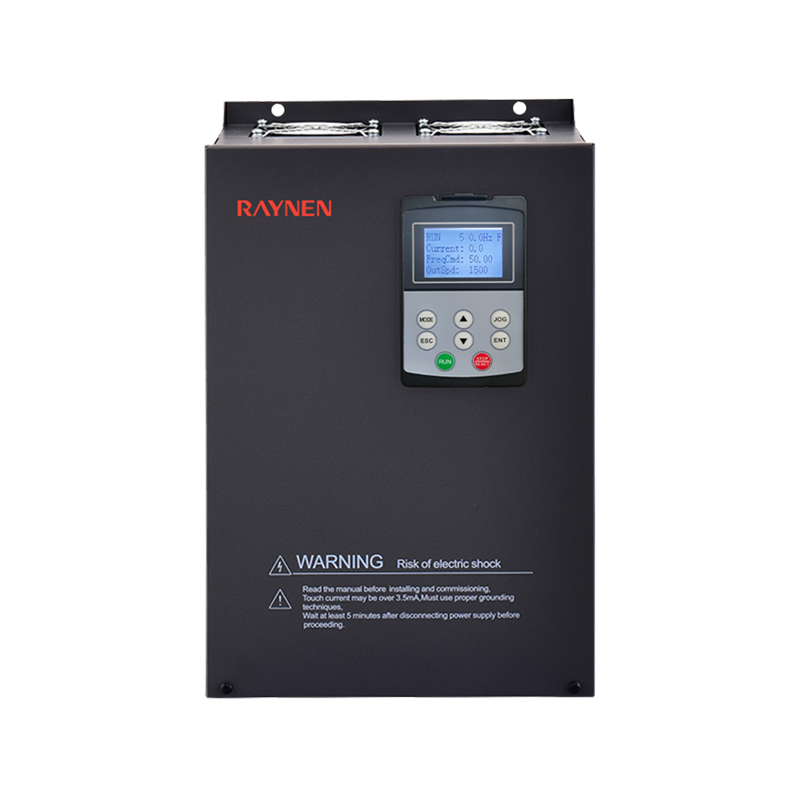

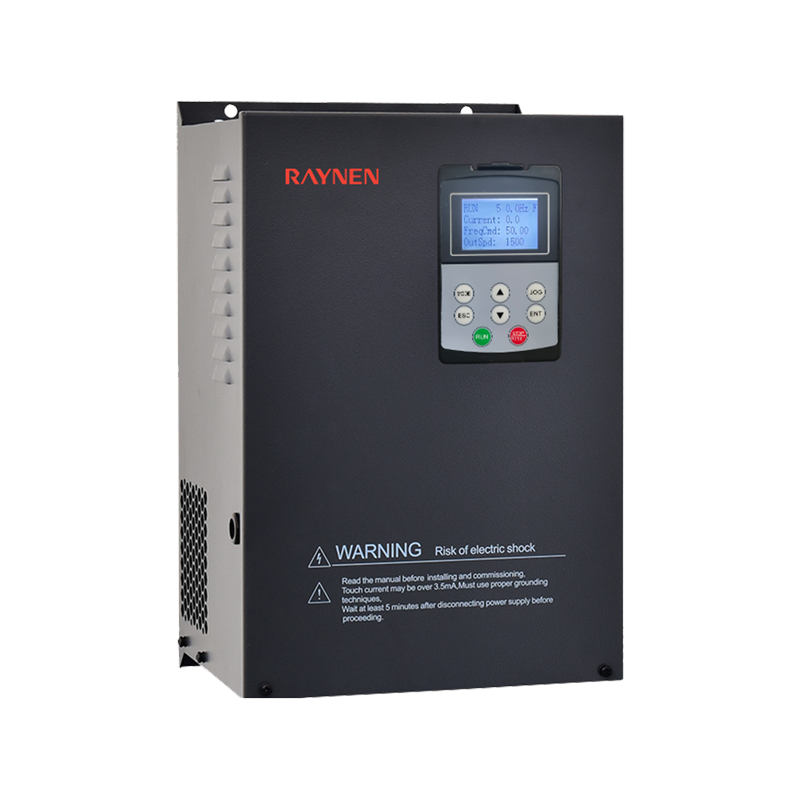

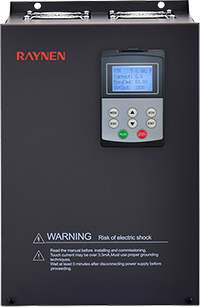

 | รุ่น | CT3000 PRO-4T-15 ~ CT3000 PRO-4T-55 |
| แรงดันไฟฟ้า | 400V | |
| กำลังไฟพิกัด (กิโลวัตต์) | 15/18.5/22/30/37/45/55 | |
| พิกัดกระแสไฟเข้า (A) | 40/47/56/70/80/94/128 | |
| กระแสไฟขาออกที่กำหนด (A) | 32/38/45/60/75/92/115 | |
ศัพท์เฉพาะรุ่น
ตารางการเลือกคลาส 3 เฟส 400V
| รุ่น | ฉันอยู่ใน(ก) | ฉันออกไป(ก) | เรตติ้ง P (กิโลวัตต์) | ขนาด (มม.) | ขนาดการติดตั้ง (มม.) | ||||
| ฮ | ว | ดี | ฮ1 | ว1 | รูรับแสง | ||||
| CT3000 FP-4T-A75 | 3.6 | 2.3 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| CT3000 FP-4T-1A5 | 6.4 | 4.1 | 1.5 | ||||||
| CT3000 FP-4T-2A2 | 8.7 | 5.5 | 2.2 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| CT3000 FP-4T-4 | 14 | 9.4 | 4 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| CT3000 FP-4T-5A5 | 20.7 | 12.6 | 5.5 | ||||||
| CT3000 FP-4T-7A5 | 26.5 | 18.5 | 7.5 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| CT3000 FP-4T-11 | 36.6 | 24.6 | 11 | ||||||
| CT3000 โปร-4T-15 | 40 | 32 | 15 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| CT3000 โปร-4T-18A5 | 47 | 38 | 18.5 | ||||||
| CT3000 โปร-4T-22 | 56 | 45 | 22 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| CT3000 โปร-4T-30 | 70 | 60 | 30 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| CT3000 โปร-4T-37 | 80 | 75 | 37 | ||||||
| CT3000 โปร-4T-45 | 94 | 92 | 45 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| CT3000 โปร-4T-55 | 128 | 115 | 55 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| CT3000 โปร-4T-75 | 160 | 150 | 75 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| CT3000 โปร-4T-90 | 190 | 180 | 90 | ||||||
| CT3000 โปร-4T-110 | 225 | 215 | 110 | ||||||
| CT3000 โปร-4T-132 | 265 | 260 | 132 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| CT3000 โปร-4T-160 | 310 | 305 | 160 | ||||||
| CT3000 โปร-4T-185 | 355 | 350 | 185 | ||||||
| CT3000 PRO-4T-200 | 385 | 380 | 200 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| CT3000 โปร-4T-220 | 430 | 425 | 220 | ||||||
| CT3000 โปร-4T-250 | 485 | 480 | 250 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| CT3000 โปร-4T-280 | 545 | 530 | 280 | ||||||
| CT3000 โปร-4T-315 | 610 | 600 | 315 | ||||||
| CT3000 โปร-4T-355 | 665 | 650 | 355 | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| CT3000 โปร-4T-400 | 785 | 725 | 400 | ||||||
| CT3000 PRO-4T-500 | 885 | 860 | 500 | ||||||
| CT3000 โปร-4T-560 | 950 | 950 | 560 | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| CT3000 โปร-4T-630 | 1100 | 1100 | 630 | ||||||
| CT3000 โปร-4T-710 | 1230 | 1230 | 710 | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| CT3000 PRO-4T-800 | 1400 | 1400 | 800 | ||||||
ประสิทธิภาพและการกำหนดค่า
| ฟังก์ชั่นการใช้งานขั้นพื้นฐาน | |
| เพิ่มแรงบิดความถี่ต่ำ | ด้วยการเพิ่มแรงดันไฟฟ้าและการเพิ่มแรงบิด แรงบิดความถี่ต่ำของการควบคุม V/F และการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ความเร็วสามารถเพิ่มขึ้นได้ประมาณ 0.1%~30.0% |
| เส้นโค้งวี/เอฟ | ประเภทเชิงเส้นประเภทหลายจุด |
| เส้นโค้งความเร่ง/ความหน่วง | การเร่งความเร็วและการชะลอตัวเชิงเส้นหรือรูปตัว S: การเร่งความเร็วและการชะลอตัวสามกลุ่ม: ช่วงเวลาการเร่งความเร็วและการชะลอตัว: 0-3200 วินาที |
| การควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR) | วhen the grid voltage changes, it can automatically keep the output voltage constant |
| PID ในตัว | ระบบควบคุมแบบวงปิดที่สามารถควบคุมกระบวนการได้อย่างง่ายดาย |
| ดีC braking | ดีC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| การควบคุมการเขย่าเบา ๆ | สามารถสตาร์ทและหยุดมอเตอร์ได้ทันที ช่วงการตั้งค่าความถี่เขย่าเบา ๆ : 0.0-20.0Hz; โหมดหยุดเขย่าเบา ๆ: ลดความเร็ว/ฟรี/เบรก DC |
| การกระโดดความถี่ | สามารถตั้งค่าจุดความถี่กระโดดสามจุดและช่วงความถี่กระโดดที่สอดคล้องกันเพื่อป้องกันไม่ให้อินเวอร์เตอร์ทำงานในย่านความถี่นี้ |
| ความเร็วหลายระดับ | สามารถตั้งค่าได้สูงสุด 15 พอร์ตผ่านพอร์ตอินพุตลอจิก 4 พอร์ต =ความถี่ในการทำงาน |
| อินพุตสรุป | ใช้ผลการดำเนินงานพีชคณิตของอินพุตแบบอะนาล็อก 2 ช่องเป็นการตั้งค่าความถี่ ทำให้การตั้งค่าความถี่มีความยืดหยุ่นมากขึ้น |
| สลับระหว่างพารามิเตอร์มอเตอร์ 2 ชุด | สามารถตั้งค่าและเปลี่ยนพารามิเตอร์มอเตอร์สองชุดได้อย่างอิสระเพื่อให้ตรงกับมอเตอร์ที่ขับเคลื่อนในปัจจุบัน |
| การป้องกันอินเวอร์เตอร์ | การป้องกันการสูญเสียเฟสอินพุต/เอาท์พุต, การตรวจจับโหลดเกิน, การป้องกันแรงบิดเกิน, การป้องกันแรงดันตก, การป้องกันแรงดันไฟเกิน, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกิน, การป้องกันการลัดวงจรแบบเฟสต่อเฟส |
| ป้องกันมอเตอร์ | การป้องกันความร้อนของมอเตอร์, ขีด จำกัด กระแสไฟของมอเตอร์, มอเตอร์โอเวอร์โหลด, การลัดวงจรของมอเตอร์ |
| ลักษณะทางไฟฟ้า | |
| แรงดันไฟฟ้าขาเข้า | ไฟฟ้ากระแสสลับสามเฟส, 380-480V, 50/60Hz หรือไฟฟ้ากระแสสลับเฟสเดียว, 200-240V, 50/60Hz |
| แรงดันขาออก | แรงดันไฟฟ้าอินพุต 0-100%, 0.5Hz-400Hz |
| โหมดควบคุม | แรงบิดคงที่ V/F, โหลดกำลังสอง V/F, การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์, โหมดประหยัดพลังงาน |
| การสลับความถี่ | 1.5กิโลเฮิร์ตซ์-12กิโลเฮิร์ตซ์ สามารถตั้งค่าฟังก์ชั่นการปรับความถี่การสลับอัตโนมัติได้: เมื่ออุณหภูมิสูงขึ้น ความถี่ในการสลับจะลดลงโดยอัตโนมัติ วhen the temperature returns to normal, the switching frequency returns to the initial value |
| ความสามารถเกินปัจจุบัน | กระแสไฟเอาท์พุตพิกัด 150% 60 วินาที, กระแสไฟเอาท์พุตพิกัด 200% 2 วินาที |
| สัญญาณควบคุม | ||
| สัญญาณการตั้งค่าความถี่ | แผงควบคุมการทำงานแบบรวม | สวิตช์เมมเบรน (ปุ่ม), ปุ่มปรับความเร็ว (โพเทนชิออมิเตอร์) |
| สัญญาณภายนอก | การตั้งค่าขึ้น/ลง, อินพุตแบบอะนาล็อก, ความเร็วหลายระดับ, แผงภายนอก, การสื่อสารแบบอนุกรม | |
| สัญญาณควบคุมเริ่มและหยุด | แผงควบคุมการทำงานแบบรวม | ปุ่ม RUN, STOP |
| สัญญาณภายนอก | เทอร์มินัลอินพุตลอจิก แผงภายนอก การสื่อสารแบบอนุกรม | |
| ลักษณะวงจรควบคุม | ||
| มีแหล่งจ่ายไฟภายใน | 10V 24V | 10VDC ± 5%, กระแสสูงสุด 10mA สำหรับโพเทนชิออมิเตอร์อ้างอิง 24VDC±5%, กระแสสูงสุด 100mA, สำหรับพอร์ตอินพุตลอจิก |
| อินพุตแบบอะนาล็อก | เอไอ1 | แรงดันไฟฟ้าอินพุตแบบอะนาล็อก: 0-5VDC หรือ 0-10VDC ความต้านทาน 30k อินพุตแบบอะนาล็อกปัจจุบัน: 0/4-20mADC ความต้านทาน 250Ω ความละเอียด: การแปลง A/D 10 บิต การตั้งค่าเริ่มต้นจากโรงงาน: อินพุตแรงดันไฟฟ้า 0-5VDC |
| เอไอ2 | อินพุตแบบอะนาล็อกแรงดันไฟฟ้า: 0-10VDC หรืออินพุตโพรบ PTC ความละเอียด: การแปลง A/D 10 บิต | |
| อินพุตลอจิก | LI1-LI8 | แหล่งจ่ายไฟ 0-24VDC ตรรกะเชิงบวก (แหล่งที่มา) และตรรกะเชิงลบ (ซิงค์) เป็นทางเลือก และค่าเริ่มต้นจากโรงงานคือตรรกะเชิงลบ ไปข้างหน้า, ย้อนกลับ, วิ่ง, รีเซ็ตข้อผิดพลาด, ความเร็วหลายระดับและฟังก์ชั่นอื่น ๆ 69 รายการเป็นตัวเลือก สินค้า 220V 0.4kW-2.2kW และ 380V 0.4kW-1.5kW มีเพียง 6 ช่องเท่านั้น: LI1-LI6 |
| เอไอ1, AI2 บังคับให้ป้อนข้อมูลที่ถูกต้อง | ในอินเวอร์เตอร์ที่มีกำลังต่ำกว่า 11kW (รวมอยู่ด้วย) สามารถตั้งค่า AI1 และ AI2 เป็นอินพุตลอจิกได้ F309 และ F310 เป็นอินพุตบังคับที่ถูกต้อง และฟังก์ชันการกำหนดค่าจะใช้ได้เสมอในระหว่างการเปิดเครื่อง | |
| เอาท์พุทแบบอะนาล็อก | AO1、AO2 | แรงดันไฟฟ้าเอาท์พุทแบบอะนาล็อก: 0-10VDC ความต้านทานโหลดขั้นต่ำคือ470Ω เอาต์พุตแบบอะนาล็อกปัจจุบัน: 0/4-20mA ความต้านทานโหลดสูงสุดคือ 700Ω ความละเอียด: 8 บิต ความถี่เอาท์พุต กระแสเอาท์พุต การตั้งค่าความเร็ว ข้อมูลเอาท์พุตอนุกรม และฟังก์ชันอื่นๆ เป็นทางเลือก ผลิตภัณฑ์ 220V 0.4kW-2.2kW และ 380V 0.4kW-1.5kW มีเอาต์พุตอะนาล็อกเพียง 1 ตัวเท่านั้น คือ AO1 |
| เอาท์พุทลอจิก | โล、โคล | Open Collector กระแสสูงสุด 100mA แรงดันสูงสุด 30VDC เอาต์พุตลอจิกหรือเอาต์พุตพัลส์เป็นตัวเลือก การตั้งค่าเริ่มต้นจากโรงงานคือเอาต์พุตลอจิก ความถี่เอาท์พุต, กระแสเอาท์พุต, การตั้งค่าความเร็ว และฟังก์ชันเอาท์พุตอื่น ๆ ก็ได้ |
| เอาท์พุทรีเลย์ | T1A、T1B、T1C T2A、T2B、T2C | T1A ปกติเปิด T1B ปกติปิด T1C จุดทั่วไป T2A ปกติเปิด T2B ปกติปิด T2C จุดทั่วไป ความจุหน้าสัมผัส: 5A@250VAC, 5A@30VDC ความผิดปกติ สัญญาณเตือน การตั้งค่าความถี่มาถึง และฟังก์ชันอื่นๆ เป็นทางเลือก T1A มีค่าเริ่มต้นเป็นข้อบกพร่อง T2A มีค่าเริ่มต้นเป็นการทำงาน ผลิตภัณฑ์ 220V 0.4kW-2.2kW และ 380V 0.4kW-1.5kW มีเอาต์พุตรีเลย์เพียง 1 ตัวเท่านั้น เช่น TA TB TC |
| การสื่อสารแบบอนุกรม | MODBUS-RTU, RS-485 แบบ 2 สาย, อินเทอร์เฟซเทอร์มินัล | |
| ลักษณะทางไฟฟ้า | |
| การป้องกันไดรฟ์ AC | การป้องกันการสูญเสียเฟสอินพุต, การป้องกันการสูญเสียเฟสเอาต์พุต, การตรวจจับโหลดเกิน, การป้องกันแรงบิดเกิน, การป้องกันแรงดันตก, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกินไป, การป้องกันการลัดวงจรของเฟส |
| ป้องกันมอเตอร์ | การป้องกันความร้อนของมอเตอร์, การจำกัดกระแสของมอเตอร์, มอเตอร์โอเวอร์โหลด, การลัดวงจรของมอเตอร์ |
| ลักษณะทางไฟฟ้า | |||
| ระดับการป้องกัน | IP20 | ความชื้นโดยรอบ | 95% ไม่มีการควบแน่นหรือการสะสมน้ำ |
| วorking/Storage temperature | -10~40°ซ/-20~60°ซ | ระดับความสูง | ต่ำกว่า 1,000 ม |
| วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ | สถานที่ติดตั้ง | ในร่ม |
